도면 예제

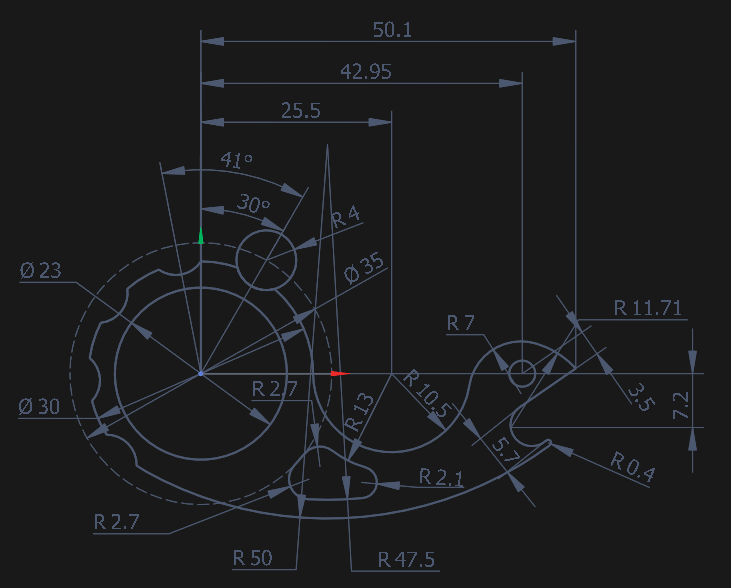

다음 도면을 예제로 사용하여 작도 과정을 살펴보겠습니다:

원 그리기 버튼을 누릅니다.

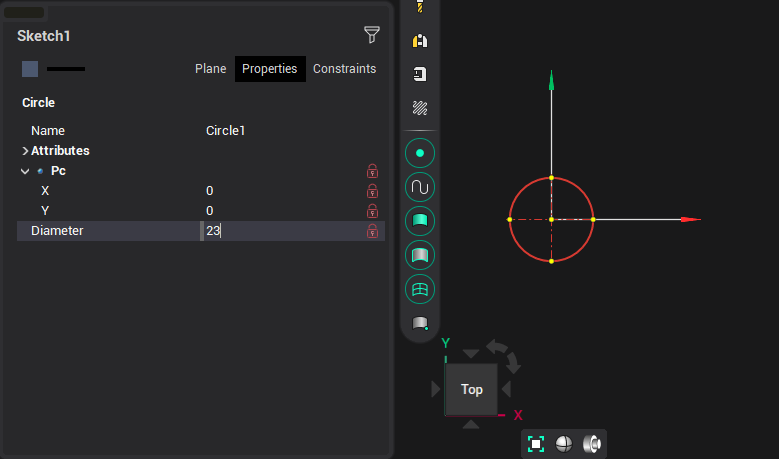

인스펙터에서 좌표 0, 0과 반경 23을 입력합니다.

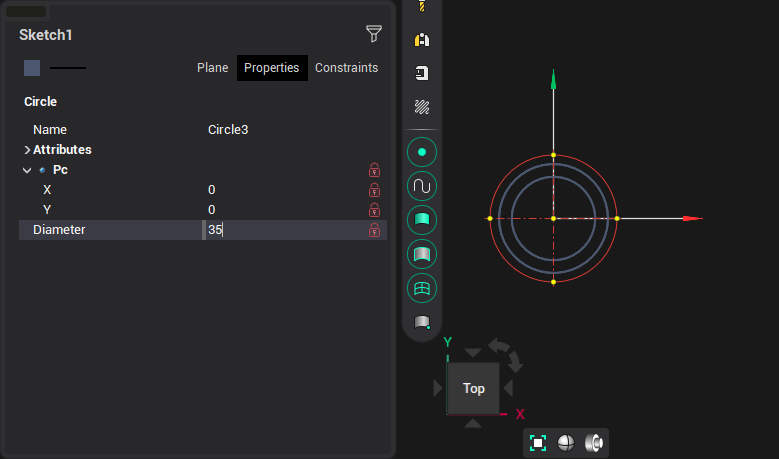

같은 방법으로 다음 원을 작도합니다:

그리고 세 번째 원을 작도합니다. [Alt + 2]를 눌러 선 유형을 전환한 후 작도합니다:[Alt + 2]

다음으로, 직선 작도 모드로 전환합니다.

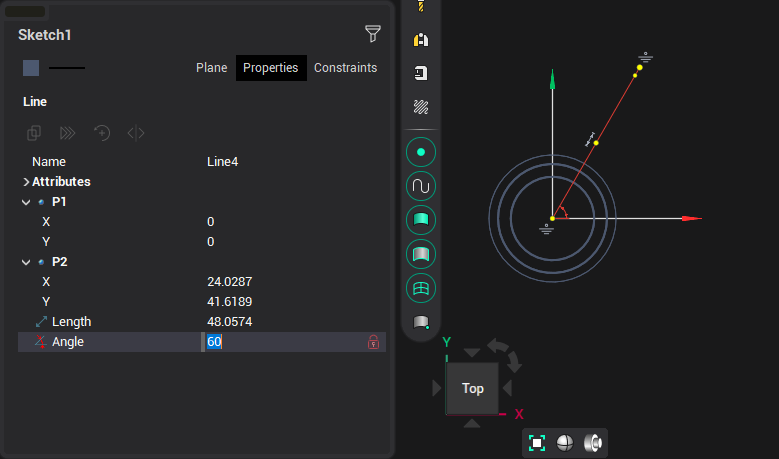

첫 번째 점을 원의 중심에 지정한 후 세 번째 원 바깥으로 드래그하고, 인스펙터에서 각도 60°를 입력합니다:

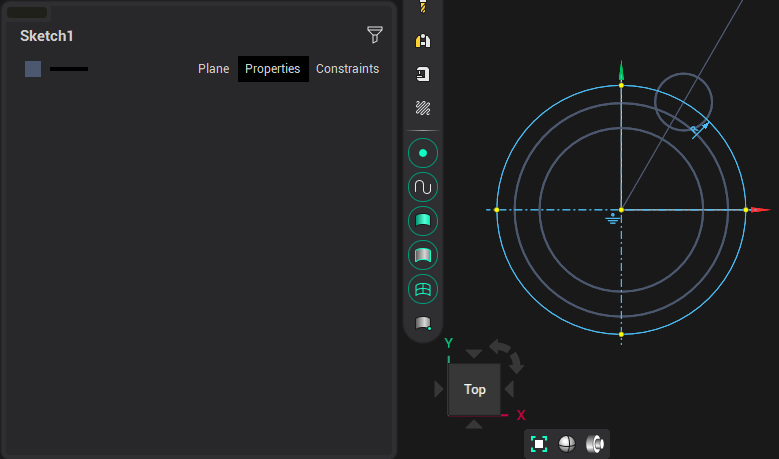

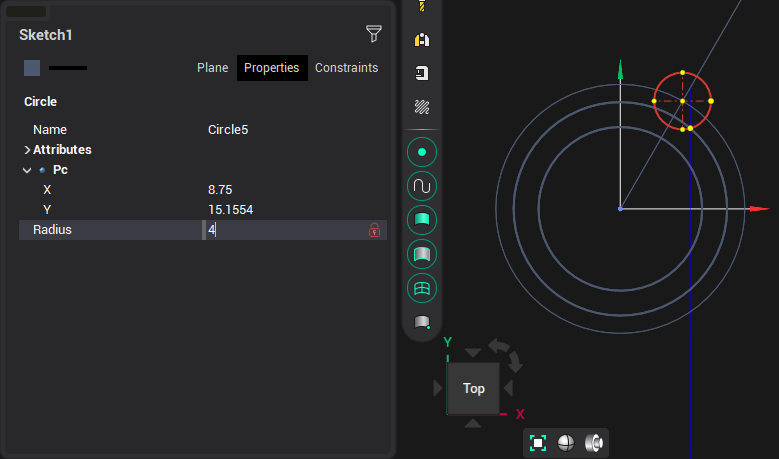

[Alt+1]을 눌러 기본 선 작도 모드로 복귀한 후 원 작도 모드로 다시 전환합니다. 선분과 세 번째 원의 교차점을 중심으로 지정하고, [R] 키를 눌러 반경 입력 모드로 전환한 후 4를 입력합니다:[Alt+1][R]

[Esc] 키를 누르거나 원 생성 버튼을 해제하여 이 모드를 종료합니다. 더 이상 필요 없는 선분을 선택하고 [삭제] 키를 눌러 삭제한 후, 바깥쪽 원도 삭제합니다:[Esc][삭제]

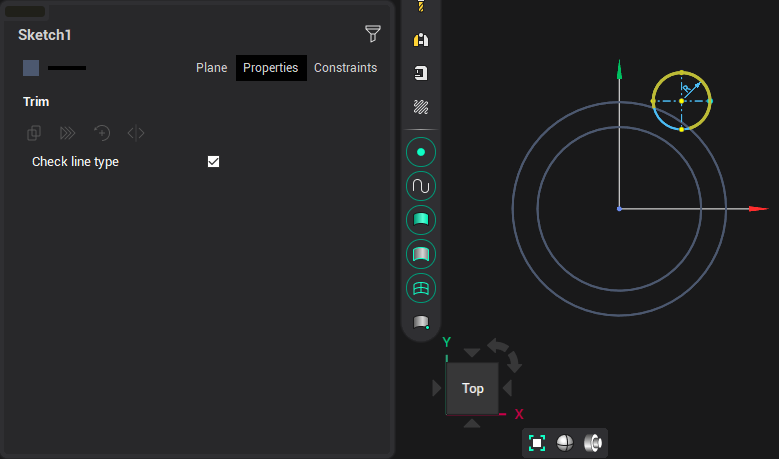

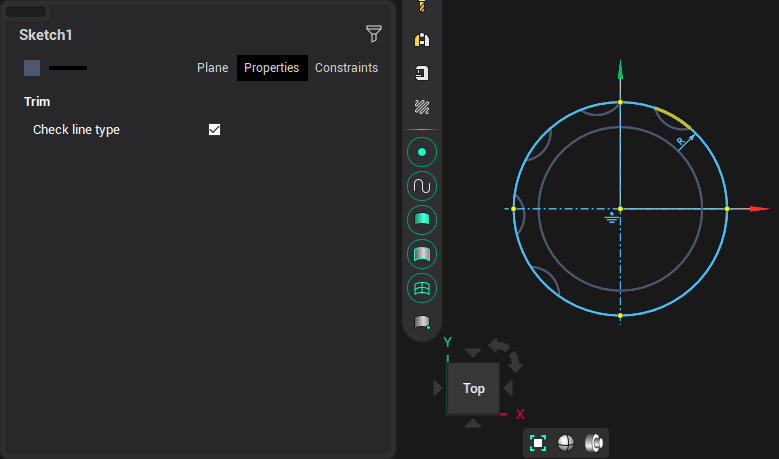

트림 모드로 전환하고 원의 불필요한 부분을 삭제합니다:

생성된 호를 선택하고 객체 회전 모드로 전환합니다.

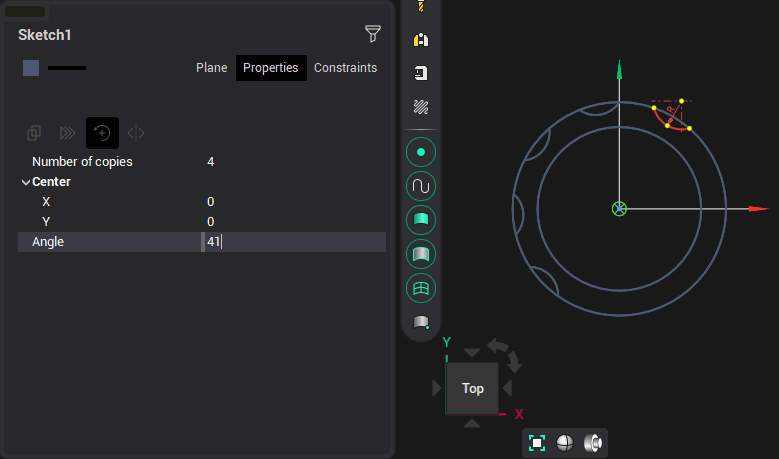

회전 중심을 원의 중심으로 이동하고, [복사 수] 필드에 4를, [각도] 필드에 41°를 입력합니다:[사본 수][각도]

다음으로, 트림 기능을 켜고 불필요한 구간을 순차적으로 제거합니다:

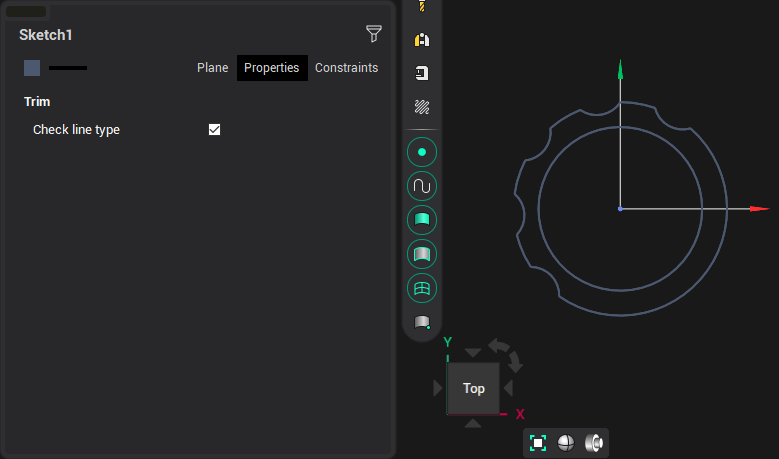

결과적으로 다음과 같은 도형을 얻습니다:

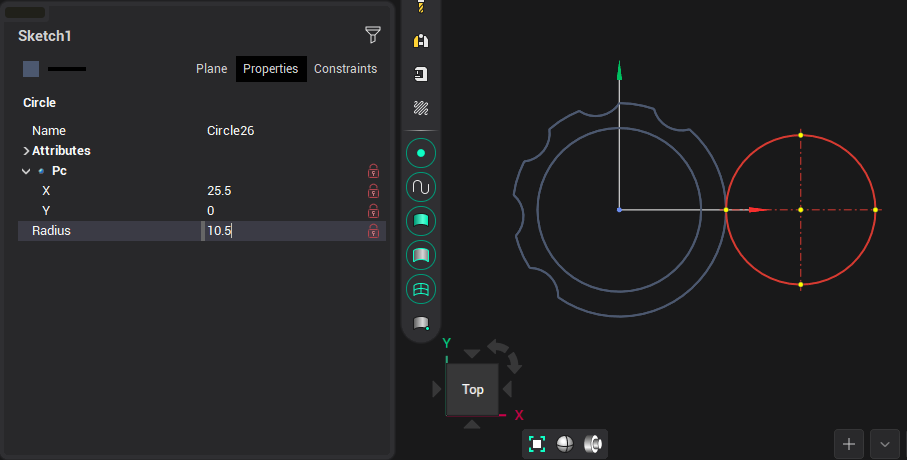

다시 원 작도를 켜고 다음 값을 입력합니다:

그리고 다음 원:

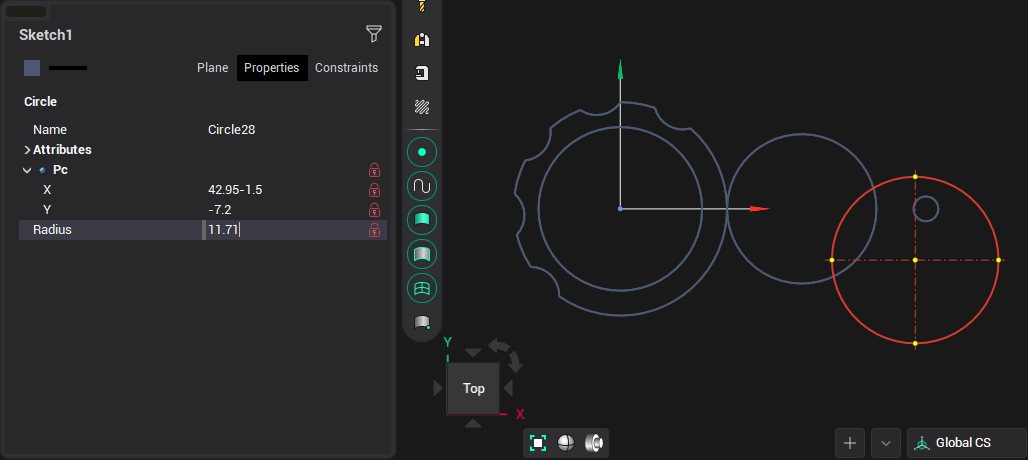

다음 원은 반경 11.71인 호의 기본 원입니다:

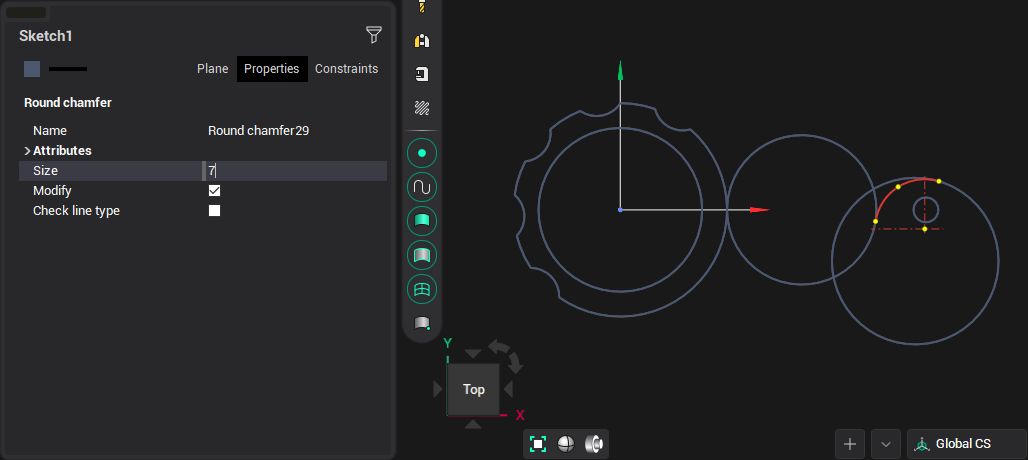

라운딩 작도를 켜고 반경 7인 호를 작도합니다:

다음과 같은 결과를 얻었습니다:

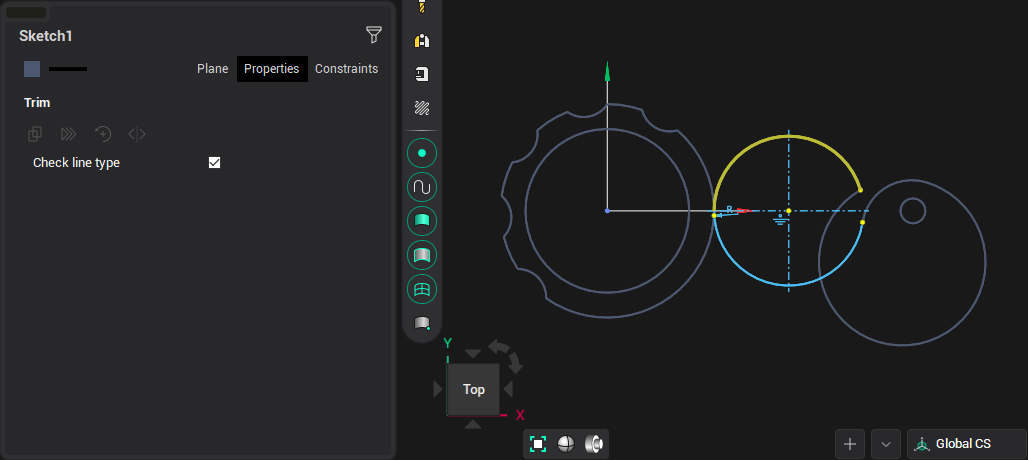

트림 모드를 켜고 두 개의 여분 조각을 제거합니다:

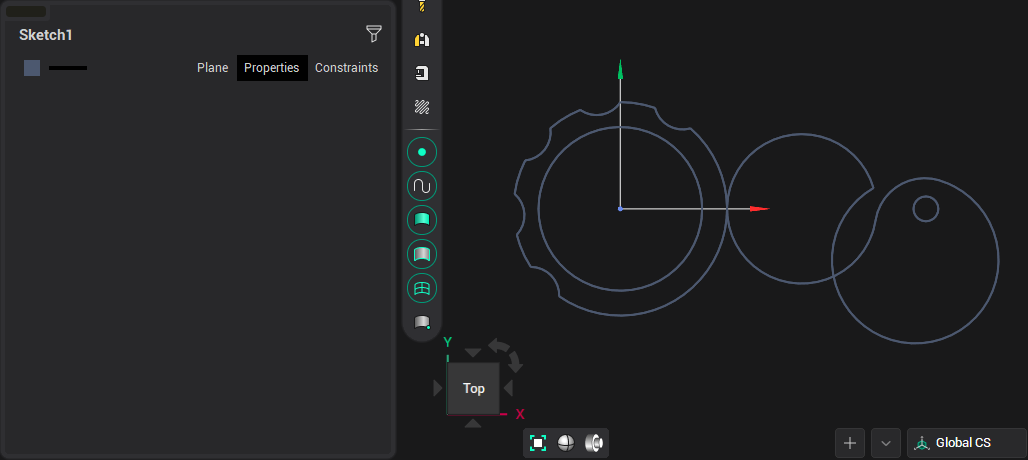

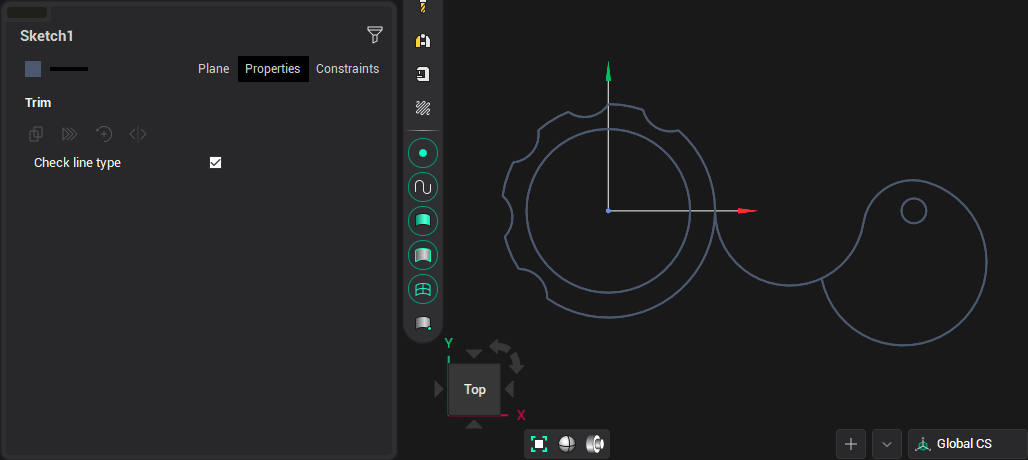

결과는 다음과 같습니다:

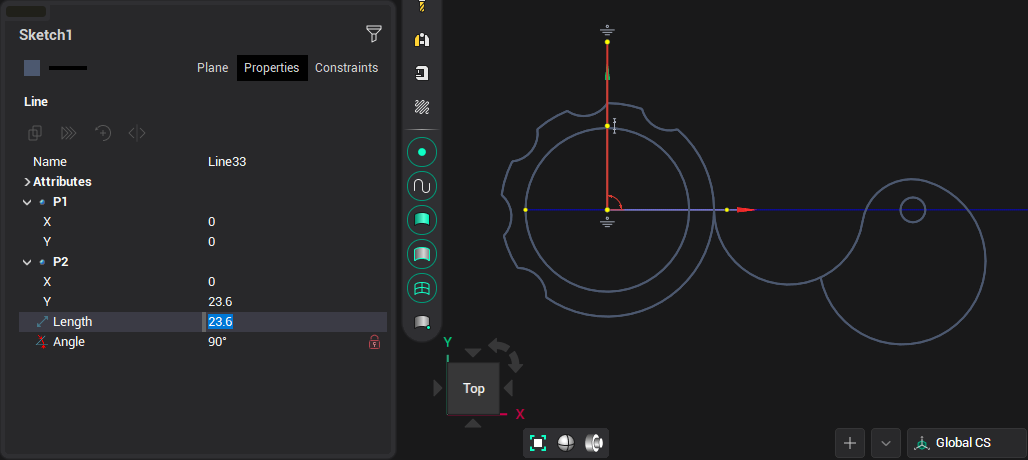

수직선을 작도합니다:

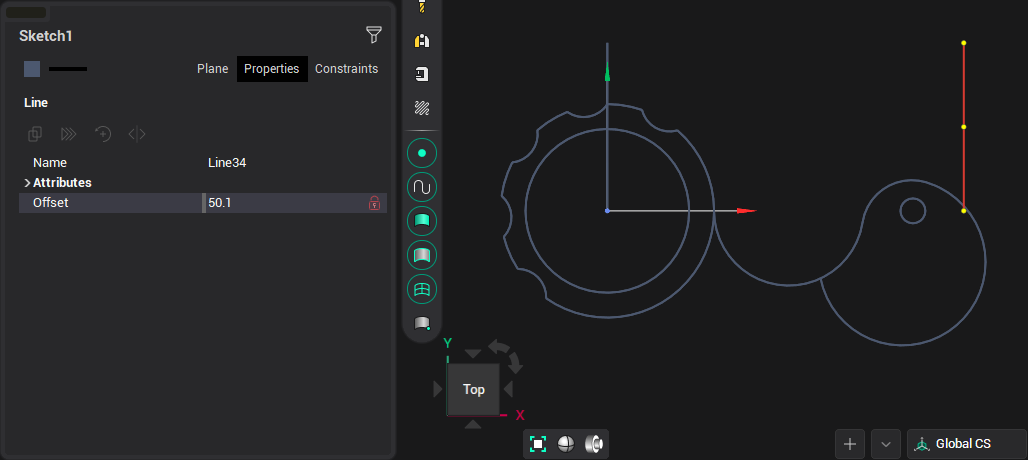

등거리선 작도를 켜고 이전 직선에서 50.1 거리에 평행선을 작도합니다:

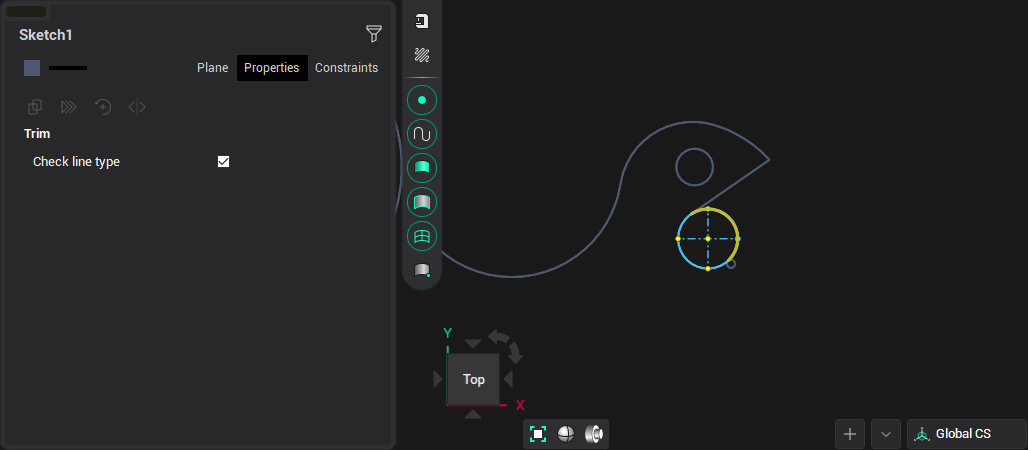

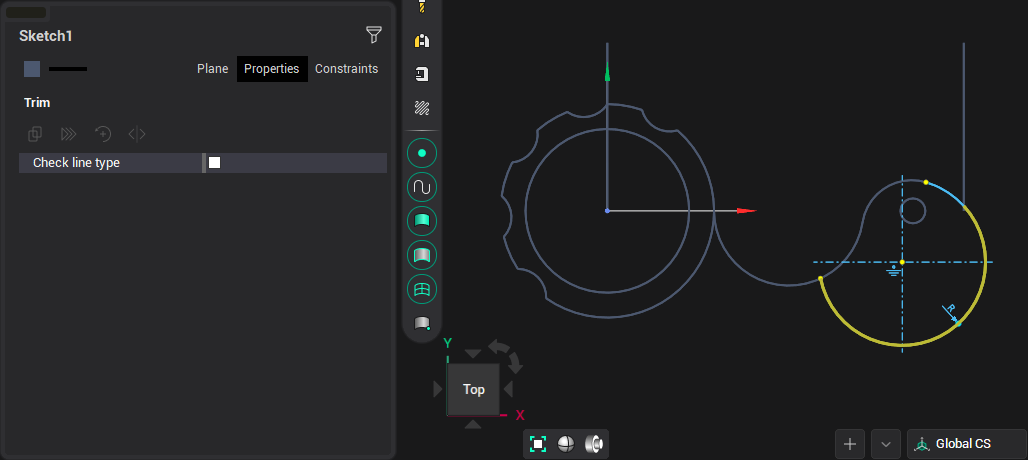

트리밍을 켜고 호의 초과 부분을 제거합니다. 사전에 인스펙터에서 <선 유형 확인> 필드를 비활성화합니다:<선 유형 확인>

그 후 두 보조선을 삭제하면 다음과 같은 결과를 얻습니다:

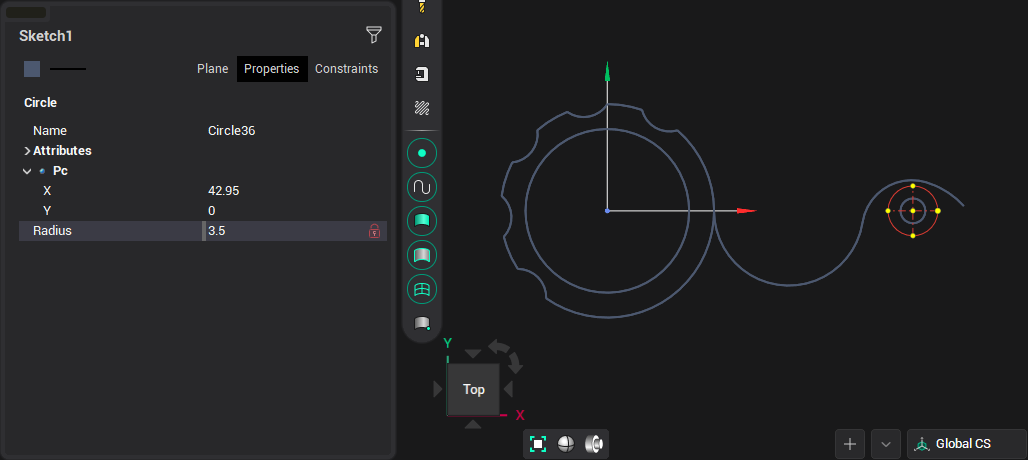

이제 점 42.95, 0을 중심으로 반경 3.5인 보조 원을 작도합니다:

그런 다음 이 원에 접하는 직선을 작도합니다. [Ctrl]을 누른 상태에서 선택하고 끝단 호에 연결합니다:[Ctrl]

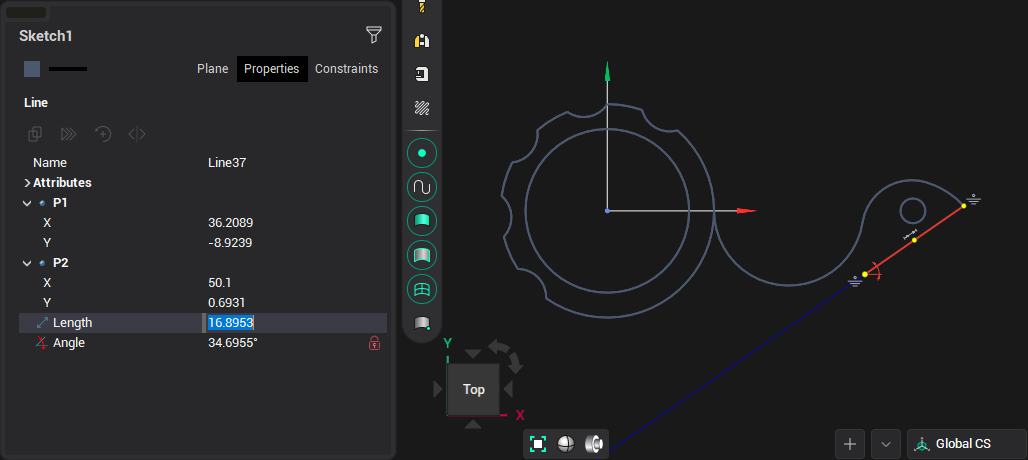

보조 원을 삭제하고, 생성된 직선을 선택하여 각도를 고정한 후 연장합니다:

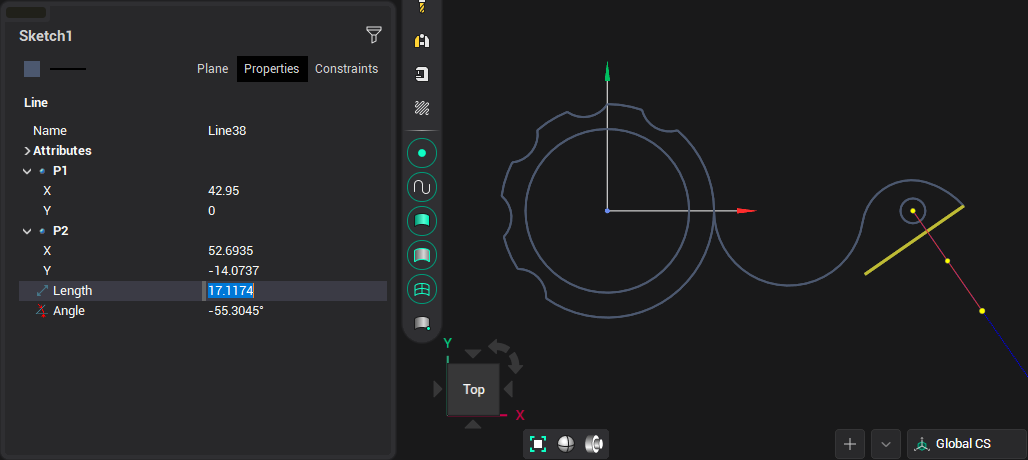

다음으로, 작은 원의 중심에서 생성된 직선에 수직인 보조선을 작도합니다. 이를 위해 [Ctrl]을 누른 상태에서 직선 위로 마우스를 이동합니다:[Ctrl]

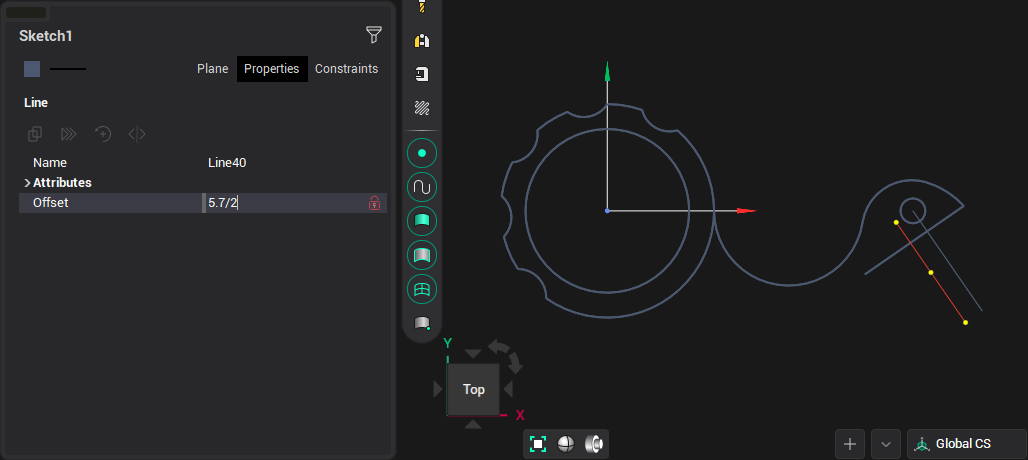

등거리선 작도를 켜고 해당 직선에서 2.85 거리에 직선을 작도합니다:

같은 거리에 또 하나를 작도합니다:

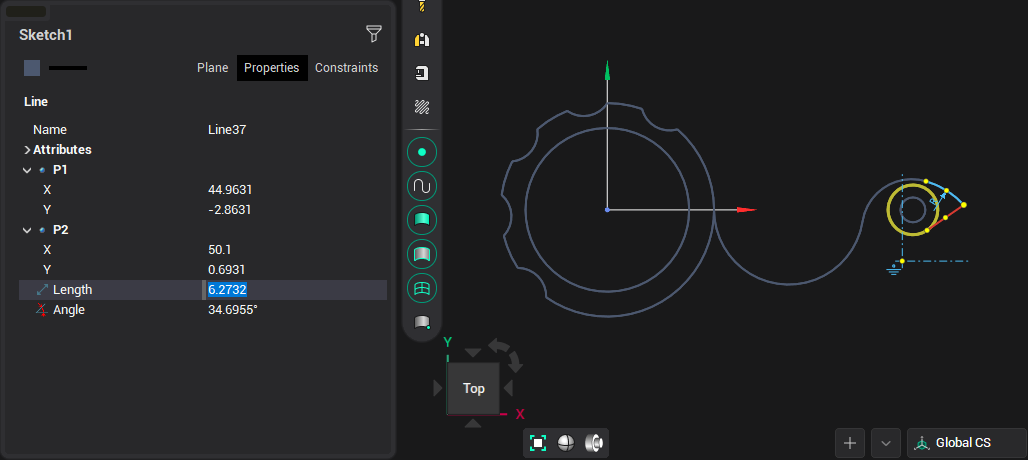

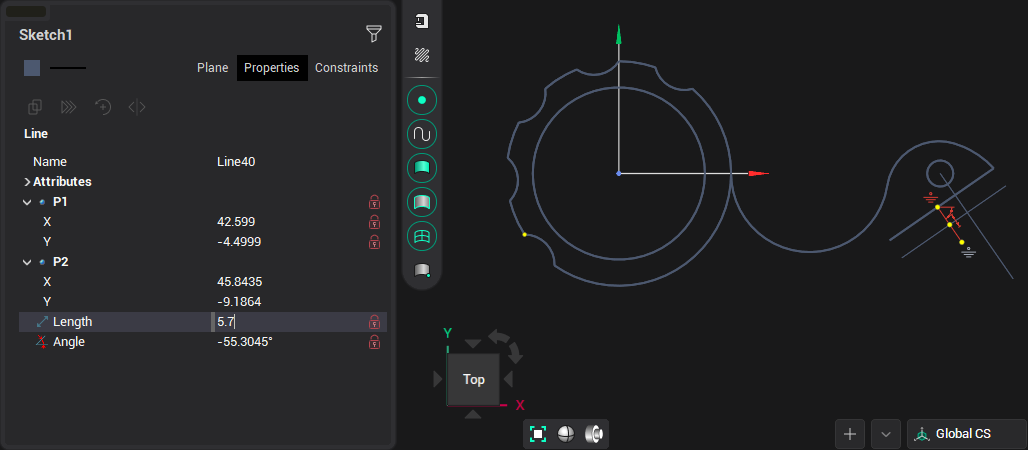

이전 직선의 각도를 고정한 상태에서 해당 직선 위에 유지되면서 길이가 5.7이 되도록 수정합니다:

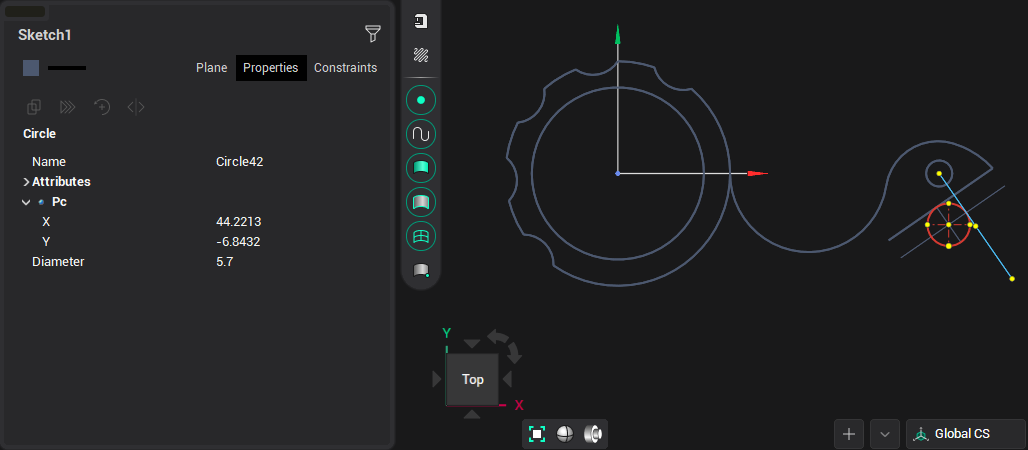

얻어진 요소에 따라 원을 작도합니다:

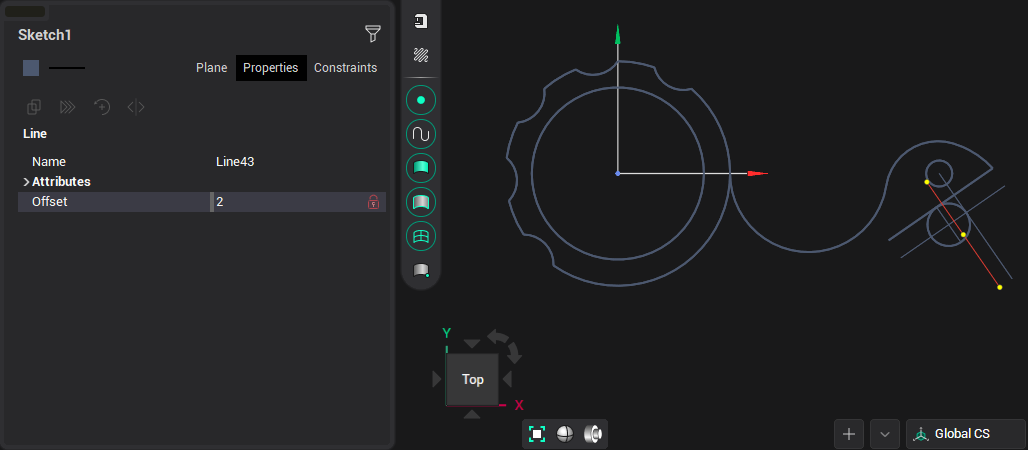

또 하나의 등거리선을 작도합니다:

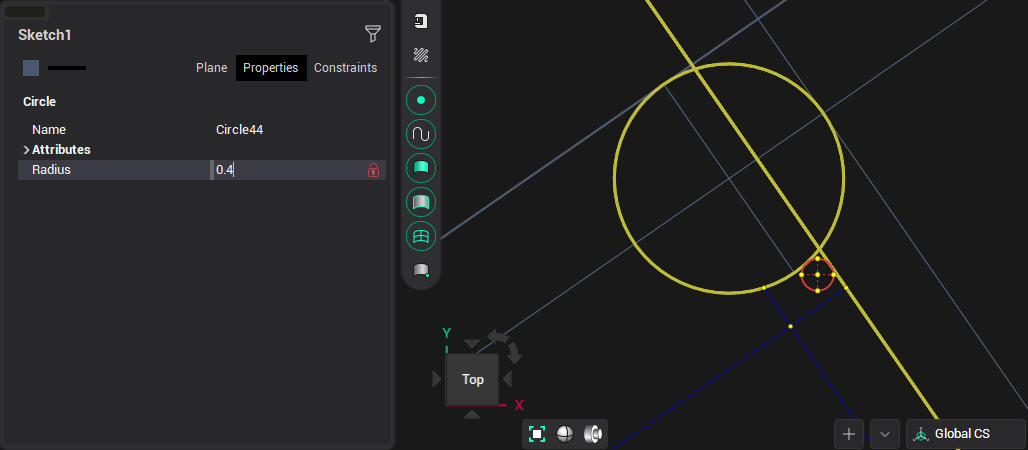

그리고 원과 직선에 접하는 반경 0.4인 원을 작도합니다:

불필요한 보조 요소를 삭제하고 초과 부분을 잘라냅니다:

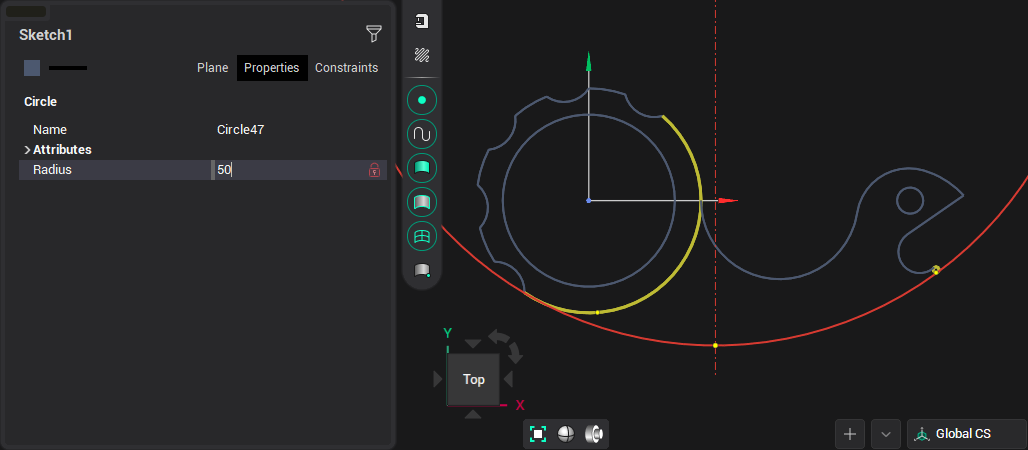

이전에 작도한 원들에 접하는 반경 50인 원을 하나 더 작도합니다:

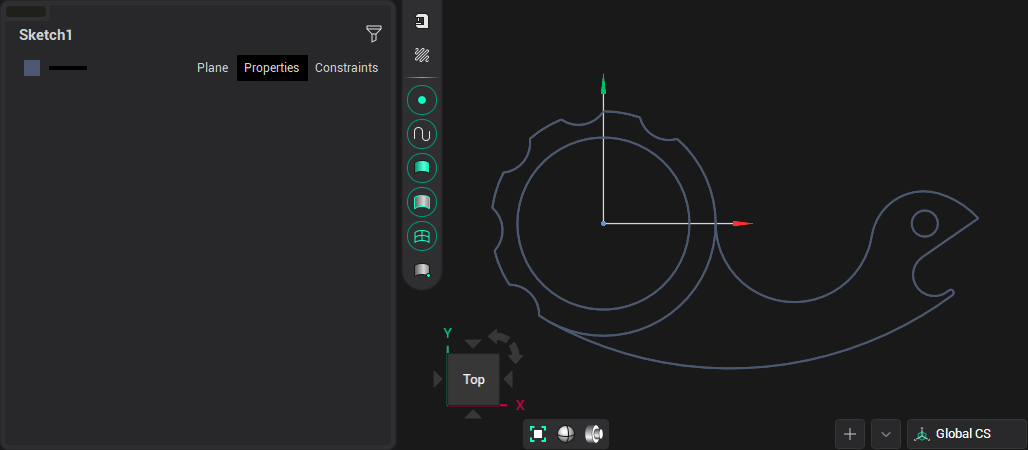

원들의 초과 구간을 잘라내면 원하는 도형을 얻습니다:

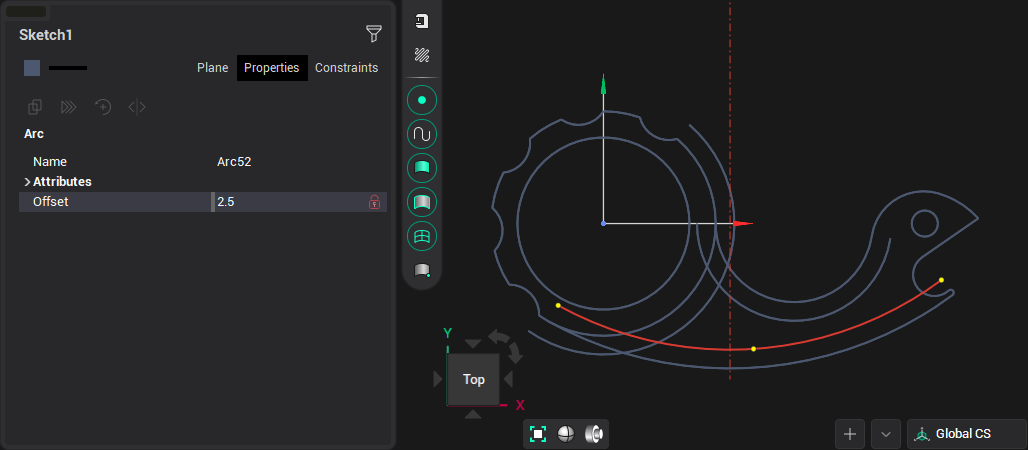

내부 도형을 작도하기 위해 원래 호에서 2.5 거리에 세 개의 등거리 호를 작도합니다:

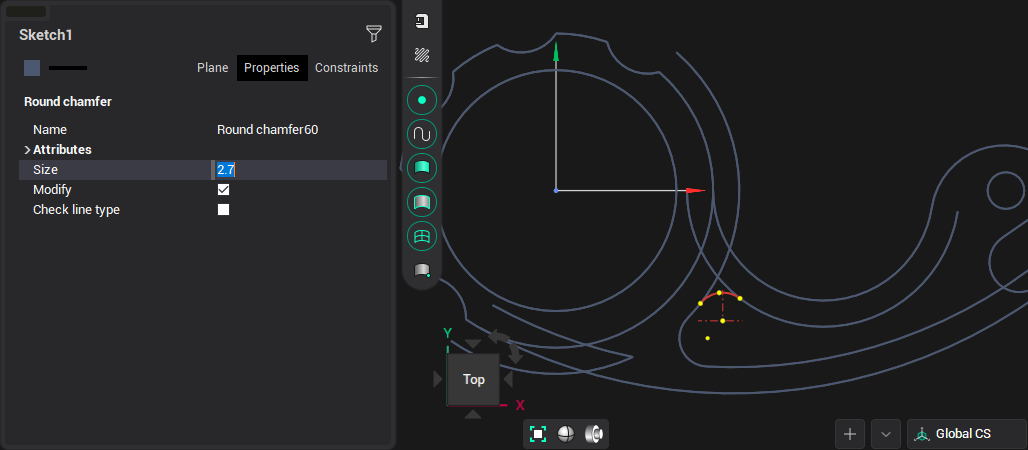

라운딩 작도를 켜고 크기 2.7로 두 요소를 지정합니다:

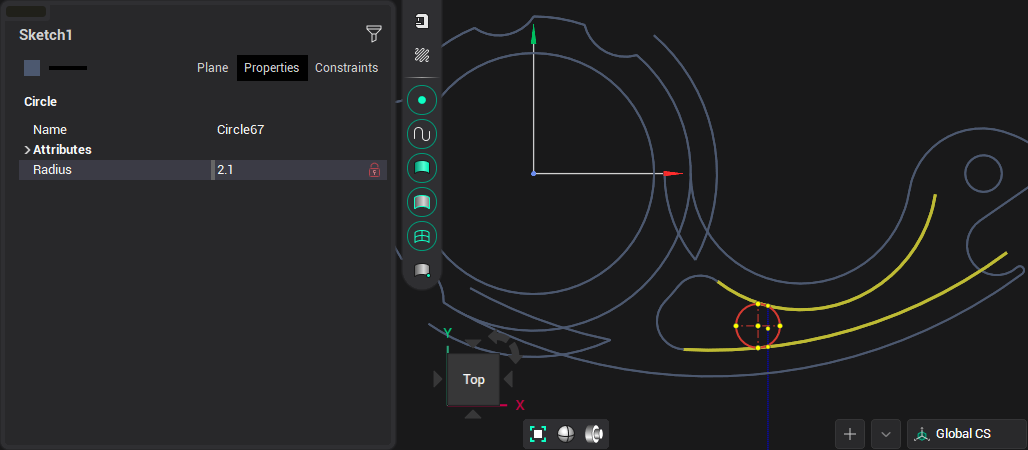

마지막 요소로 두 호에 접하고 반경 2.1인 원을 작도합니다:

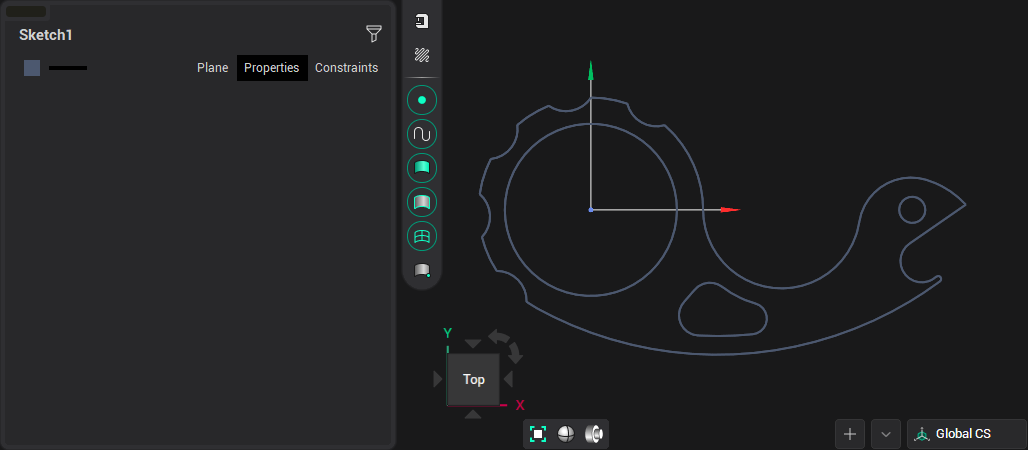

트림 요소를 삭제하고 호의 불필요한 부분을 잘라내면 작도가 완료됩니다:

치수 기입 후 완성된 도면입니다:
