반경 치수

반경 치수를 작성하려면 기존 원 또는 호를 지정하고 텍스트가 시작되는 점을 지정해야 합니다. 치수 값은 자동으로 결정됩니다. 인스펙터에서 상한 및 하한 공차, 치수 값 앞뒤의 텍스트, 텍스트 글꼴을 설정합니다.

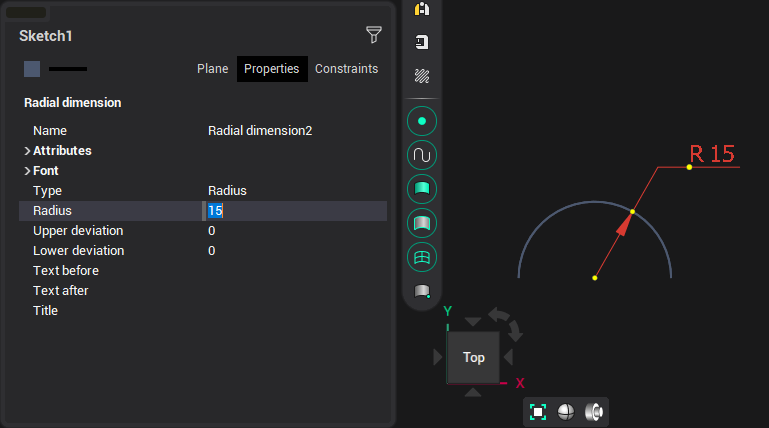

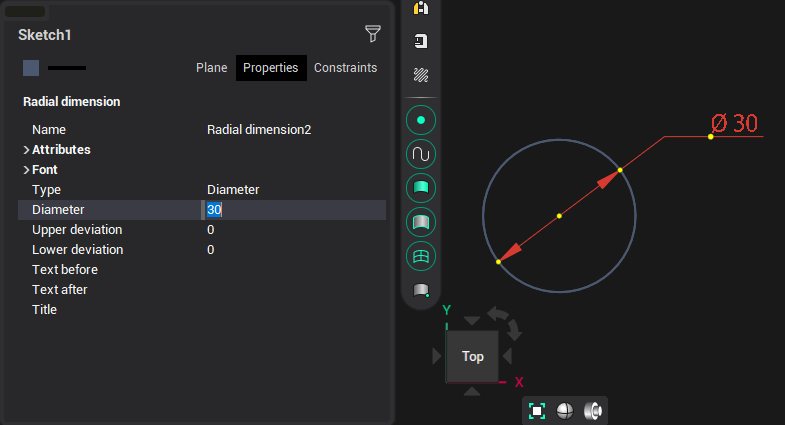

원의 치수를 기입할 때 기본적으로 위 그림과 같이 <지름> 유형의 치수가 작성됩니다. 호의 치수를 기입할 때는 기본적으로 <반경> 유형의 치수가 작성됩니다:<지름><반경>

동일한 이름의 필드에서 언제든지 유형을 전환할 수 있습니다.

선형 치수의 경우와 마찬가지로 시스템이 이러한 객체의 연결을 결정하며, 이후 하나를 편집하면 다른 하나도 함께 변경됩니다.
