직선 치수

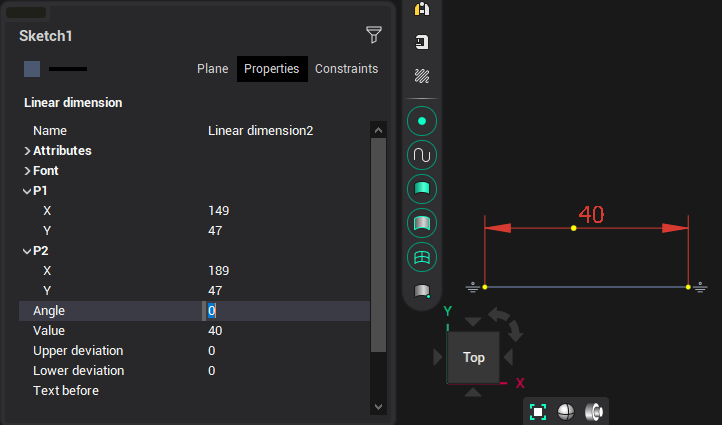

직선 치수를 작성할 때 시작점과 끝점, 지시선의 크기, 그리고 첫 번째 연장선 기준 치수 텍스트 시작 위치의 오프셋을 지정해야 합니다. 치수 값은 자동으로 계산됩니다. 인스펙터에서 X축 기준 치수선의 기울기, 위/아래 편차 값, 치수 값 앞뒤의 텍스트, 텍스트 글꼴을 설정합니다.

기존 직선을 지정하여 직선 치수를 작성할 수도 있습니다. 이 경우 시작점과 끝점을 지정할 필요가 없으며, 시스템이 치수와 직선 간의 링크를 유지합니다. 이후 직선이나 치수를 편집하면 두 객체가 함께 변경됩니다.

치수선이 수평 또는 수직이 아닌 경우 법선 방향으로 정렬하려면 치수 작성 중 [전환] 키를 누르십시오.[전환]
