지오메트리 모델 단순화

<지오메트리 모델 단순화> 기능은 그래픽 창의 컨텍스트 메뉴에서 호출할 수 있습니다.Simplifying geometrical model그래픽 창

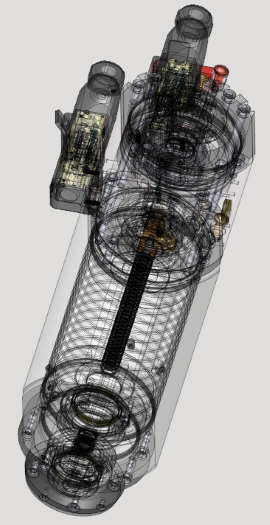

이 기능은 지오메트리 모델의 닫힌 쉘에서 내부 면을 제거하는 용도로만 사용됩니다. 프로젝트에서 매우 상세한 모델을 사용하는 경우, 프로그램 속도와 프로젝트의 최종 크기에 영향을 줄 수 있으므로 이 기능이 유용할 수 있습니다.

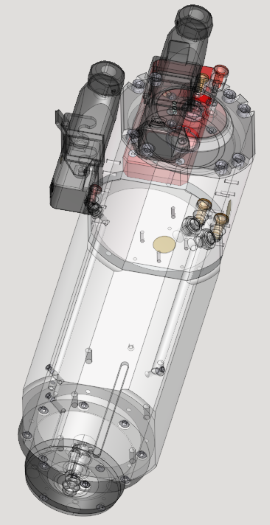

이 기능을 실행하면 일정한 정밀도 내에서 빈 쉘이 생성됩니다.

기본적으로 단순화 파라미터는 최적값으로 설정되어 있지만, 필요한 경우 미리 준비된 파라미터 세트를 사용하거나 수동으로 설정할 수 있습니다.

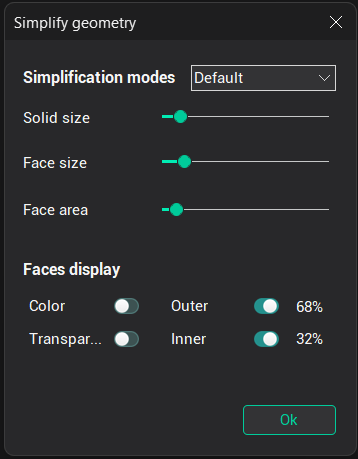

<단순화 모드> 블록에서 파라미터 세트를 설정합니다.단순화 모드

<솔리드 크기> - 계산에 참여할 쉘의 최소 크기를 설정합니다. 이 값보다 작은 것은 자동으로 내부 객체로 표시됩니다.솔리드 크기

<면 크기> - 계산에 참여할 개별 면의 최소 크기를 설정합니다. 이 값보다 작은 것은 자동으로 내부 객체로 표시됩니다.면 크기

<면 면적> - 내부 면으로 간주할 최소 내부 면 면적을 설정합니다.면 영역

<면 디스플레이> 블록은 면 표시 모드를 제어합니다.면 표시

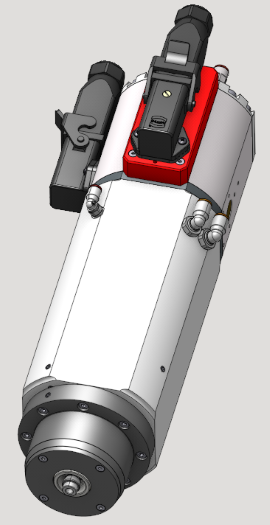

<색상> - 지오메트리의 원래 색상을 표시합니다. 기본적으로 외부 면은 녹색, 내부 면은 빨간색으로 표시됩니다.색상

<투명> - 지오메트리 모델을 투명하게 표시합니다.투명

<외부> - 외부 면을 표시합니다.외부

<내부> - 내부 면을 표시합니다.내부
