용접 5D 및 6D 작업

용접 5D 작업은 특정 용접 장비 유형에 관계없이 용접 이음부 지오메트리를 자동으로 계산하는 기능을 구현합니다. 즉, 레이저, 전기 아크, 가스 버너, 초음파 방출기 등에 대한 특정 명령을 생성하지 않습니다.

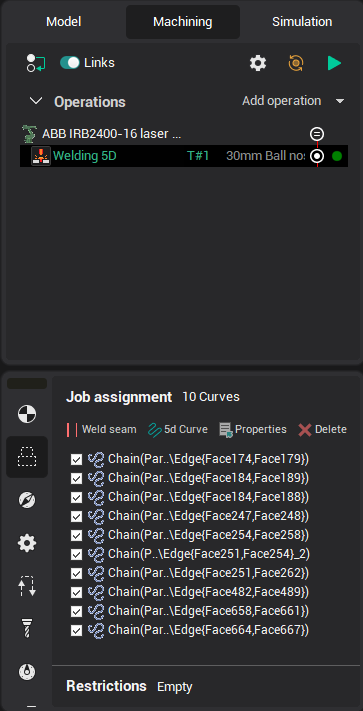

용접 이음부는 작업 지정 창에서 지정할 수 있습니다. 여기서의 작업 과정은 5D 윤곽 가공 작업의 곡선 정의와 매우 유사합니다.

../images/download/attachments/142656702/image2024-7-18_16-13-8.png

용접할 파트 사이의 모서리를 추가하기만 하면 시스템이 각 곡선 점의 각도를 자동으로 계산하여 용접 헤드가 인접 벽면 사이의 중앙에 최대한 가깝게 유지되면서도 충돌하지 않도록 합니다. 그러면 공구 벡터가 포함된 곡선이 화면에 나타납니다. 시스템이 자동으로 계산한 각도가 마음에 들지 않을 경우, 벡터를 잡고 원하는 방향으로 드래그할 수 있습니다. 동시에 치수가 화면에 표시되며, 이를 클릭하여 벡터의 틸트 각도 정확한 값을 입력할 수 있습니다. 곡선을 따른 방향을 변경하려면 곡선 시작점의 파란색 화살표를 클릭하십시오. 해당 마커를 잡고 곡선의 시작점과 끝점을 드래그할 수도 있습니다.

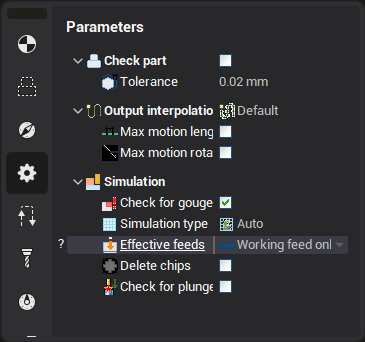

작업의 속성 검사기에서 다음과 같은 속성을 확인할 수 있습니다.

리드 및 린 각도. 작업 지정에서 지정된 모든 곡선에 대해 곡선의 측면 방향 및 곡선을 따른 방향으로 추가적인 공구 틸트를 정의합니다.
공회전 최소화. 곡선이 둘 이상인 경우 곡선 연결 순서에 영향을 줍니다. 활성화하지 않으면 곡선은 지정된 순서대로 진행됩니다. 활성화하면 유휴 이동을 줄이기 위해 순서가 변경될 수 있습니다.
호 보간. 주어진 정밀도로 짧은 직선을 호로 결합하여 NC 코드의 블록 수를 줄입니다. 결과 호가 비직교 평면에 놓이는 경우가 많으므로, 공작 기계가 공간 호를 지원하는 경우(예: 로봇)에만 유효합니다.
패스 연장(+)/트림(-). 각 곡선의 시작점과 끝점을 개별적으로 드래그할 필요 없이 정의된 모든 곡선의 길이를 변경(늘리거나 줄이기)할 수 있습니다. 기본값은 공구 직경(용접 이음부 폭)의 50%입니다.
어프로치/퇴피. 각 곡선의 시작 또는 끝에 추가 구간을 정의할 수 있습니다.
안전 이동, 안전 곡면 및 링크는 곡선 간 링크의 유형과 크기를 정의합니다.

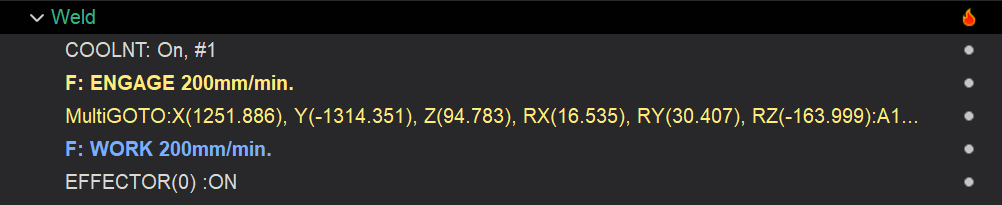

그런 다음 시뮬레이션 모드로 전환하여 용접 헤드 끝단이 공작물에 접촉하는 위치에 재료가 추가되는 과정을 확인할 수 있습니다. 시뮬레이션에서의 레이어 두께는 공구의 작업 길이 속성으로 정의되며, 설정되지 않은 경우(공구 직경보다 큰 경우) 두께는 공구 직경과 동일합니다.

용접 6d

용접 6D 작업에서는 용접 유형 파라미터를 추가로 사용할 수 있습니다.용접 6d용접 type

It supports the following 다음과 같은 용접 공정 유형을 지원합니다: elding process type types:

이음 용접
스티치 용접

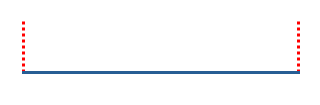

가접

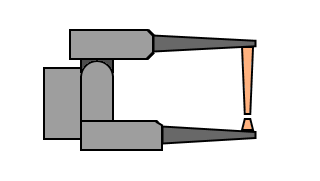

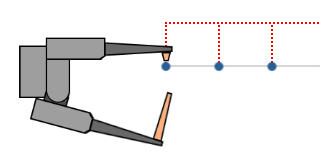

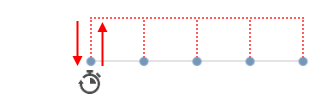

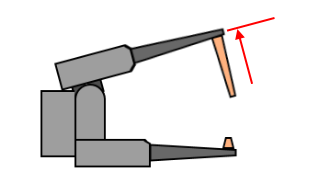

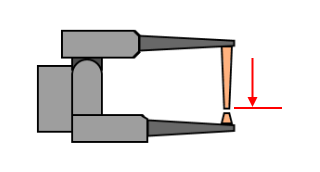

점 용접

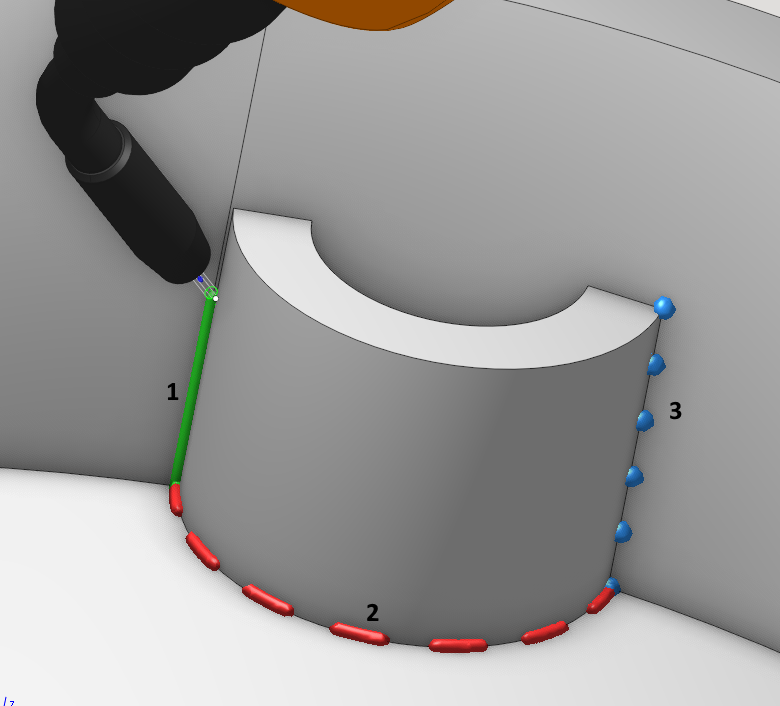

../images/download/attachments/142656702/image2022-4-7_14-48-44.png

1 Seam 용접

연속 곡선 용접입니다.2스티치 용접

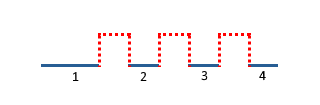

2 Stitch 용접

It is intermittent. 단속적인 용접입니다. 다음 옵션을 포함합니다:

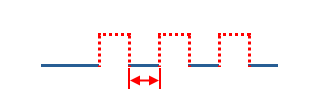

스티치 길이

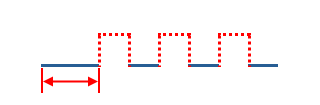

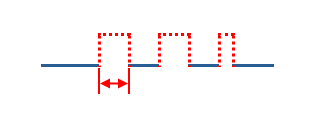

시작 스티치 길이

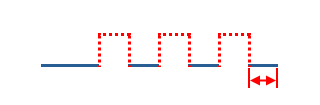

끝 스티치 길이
Spasing size:
	ISO 간격 길이간격 자체의 크기를 설정합니다

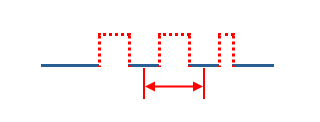

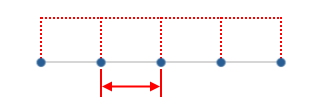

	AWS 중심 간 거리 스트로크 중심 간 거리를 설정합니다
	균등 (스티치 수) 스트로크 수를 설정하고, 간격은 나머지 길이에 걸쳐 균등하게 분배됩니다.
Adjustment정렬: 윤곽을 따른 스티치 정렬 방식입니다.

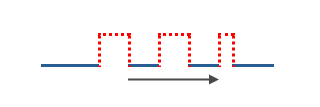

	시작점 기준

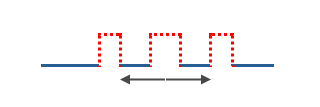

	중심 기준

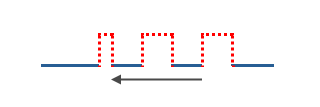

	끝점 기준
	간격 자동 조정

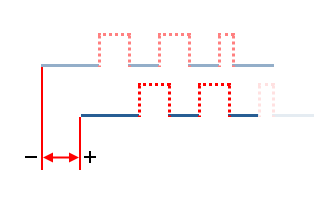

추가 이동 윤곽을 따른 스티치의 추가 변위입니다.

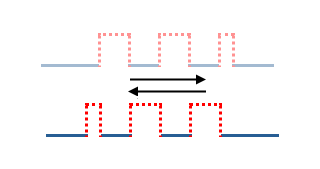

스티치 반전 윤곽을 따른 스티치 분포를 반전합니다
퇴피 거리 스티치 간 전환 시 윤곽으로부터의 축 방향 퇴피 거리
