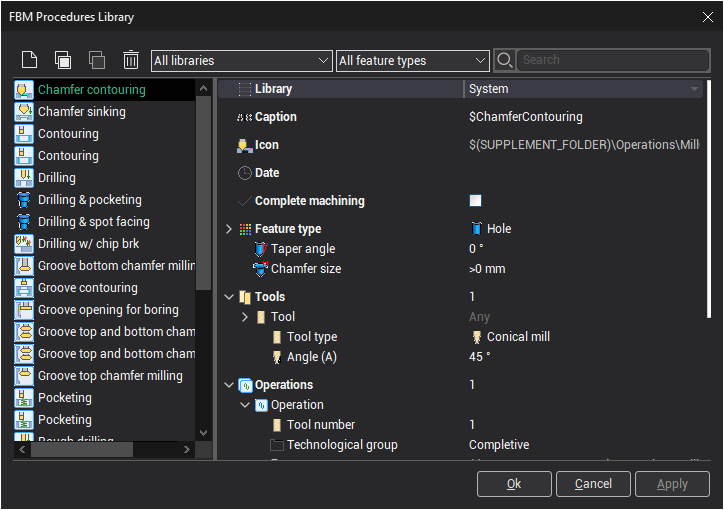

FBM 프로시저 라이브러리 UI
FBM 프로시저 라이브러리는 가공 프로시저를 저장하는 공간입니다. 라이브러리에는 네 개의 폴더가 있습니다:
시스템;
모든 사용자;
개인;
히스토리.
시스템 폴더는 읽기 전용이며, CAM 시스템 설치 시 함께 제공되어 가장 범용적으로 사용되는 완전 프로시저와 원자 프로시저를 포함합니다.
모두 Users 폴더는 해당 PC의 모든 사용자가 접근할 수 있는 프로시저를 포함합니다.
개인 폴더는 사용자 개인 프로시저를 위한 폴더입니다.
히스토리 폴더는 프로젝트를 저장할 때마다 자동 저장되는 프로시저를 포함합니다. CAM 시스템 FBM 밀링 작업 과정에서 사용자는 기존 프로시저의 파라미터를 편집하거나 작업을 추가 또는 제거하여 UI에서 직접 새로운 프로시저를 동적으로 생성합니다. 프로젝트를 저장하면 모든 신규 및 수정된 프로시저가 자동으로 히스토리 폴더에 저장되어 향후 재사용할 수 있습니다. 이 기능을 통해 사용자는 별도의 노력 없이 가공 지식 기반을 축적할 수 있습니다.
라이브러리 열기
라이브러리를 열려면 피처 도구 모음에서 프로시저 라이브러리 버튼을 누르십시오.
프로시저 필터링
라이브러리 드롭다운을 사용하여 라이브러리 간에 전환할 수 있습니다.
피처 유형 선택기를 사용하여 피처 유형별로 프로시저를 필터링할 수 있습니다.
검색 상자에 텍스트를 입력하여 이름별로 프로시저를 필터링할 수 있습니다.
프로시저 생성, 삭제, 복사
새 프로시저를 생성하려면 추가 버튼을 누르십시오.
프로시저를 삭제하려면 해당 항목을 선택한 후 삭제 버튼을 누르십시오.
프로시저를 복사하려면 복사 버튼을 누른 다음 붙여넣기 버튼을 누르십시오.
프로시저 편집
프로시저 편집은 인스펙터에서 수행합니다. 다만 이 인스펙터는 일반적인 것과 약간 다릅니다. 노드의 확장/축소가 다음과 같이 다르게 동작합니다:
노드를 확장하면 모든 하위 노드가 표시됩니다. 이 부분은 일반적인 동작과 동일합니다.
그러나 노드를 축소하면 재정의된 값이 있는 하위 노드는 여전히 표시됩니다.
기본적으로 모든 노드는 축소되어 있으므로 재정의된 파라미터만 표시됩니다. 재정의된 파라미터가 해당 프로시저의 특성을 정의하므로 이 방식이 합리적입니다.
파라미터를 편집하려면 인스펙터에서 해당 노드를 확장하고 값을 입력한 후 노드를 축소하십시오.
파라미터 값을 기본 상태로 초기화하려면 전체 선택(전체 선택) 후 키보드의 BackSpace 또는 삭제 키를 눌러 값을 지운 다음 Enter를 누르십시오.
기본값이 설정된 파라미터의 값 필드는 회색으로 표시됩니다.
유효하지 않은 값을 가진 파라미터는 빨간색으로 표시됩니다.
프로시저의 라이브러리 변경
인스펙터의 라이브러리 드롭다운에서 선택하여 프로시저의 라이브러리를 변경할 수 있습니다.
프로시저 유형 변경
원자/완전 프로시저 유형을 전환하려면 인스펙터에서 완료 가공 체크박스를 선택하거나 해제하십시오.
피처 제약 조건 편집
피처 유형을 선택합니다.
피처 유형을 확장합니다.
피처 파라미터의 제약 조건을 지정합니다. 제약 조건의 기본값은 모두이며, 이는 해당 파라미터에 제약 조건이 없음을 의미합니다.
공구 쿼리 편집
공구 쿼리 목록의 공구 수를 변경하려면 공구 필드에 값을 입력하고 Enter를 누르십시오.

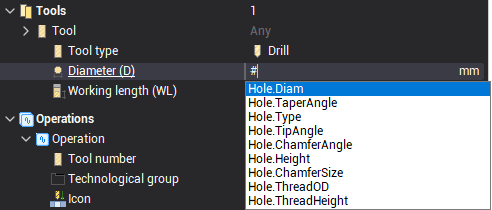

공구 쿼리에서 피처 파라미터를 참조하려면 #을 입력하십시오. 파라미터 자동 완성 패널이 나타나면 마우스 또는 위/아래 방향키로 원하는 파라미터를 선택하십시오.
작업 편집
목록의 작업 수를 변경하려면 작업 필드에 값을 입력하고 Enter를 누르십시오.
각 작업에 대해 공구 번호, 사이클 유형, 사이클 파라미터를 설정해야 합니다. 작업의 기본 공구 번호는 해당 작업의 순서 번호와 동일합니다.
변경 사항 적용/취소
편집된 프로시저는 목록에서 굵은 글꼴로 표시됩니다.
변경 사항을 적용하려면 하단의 적용 버튼을 누르십시오.
변경 사항을 적용하고 FBM 프로시저 라이브러리를 닫으려면 하단의 확인을 클릭하십시오.
변경 사항을 취소하고 FBM 프로시저 라이브러리를 닫으려면 하단의 취소을 클릭하십시오.
