공구 3D 보정

곡면 정삭 작업에서는 공구와의 접촉점에서 곡면의 법선 벡터를 G코드로 출력할 수 있습니다. 이를 통해 소위 "3D 보정", 즉 경로의 각 점에서 파트로부터 멀어지는 방향으로 공구를 미세하게 변위시킬 수 있습니다.

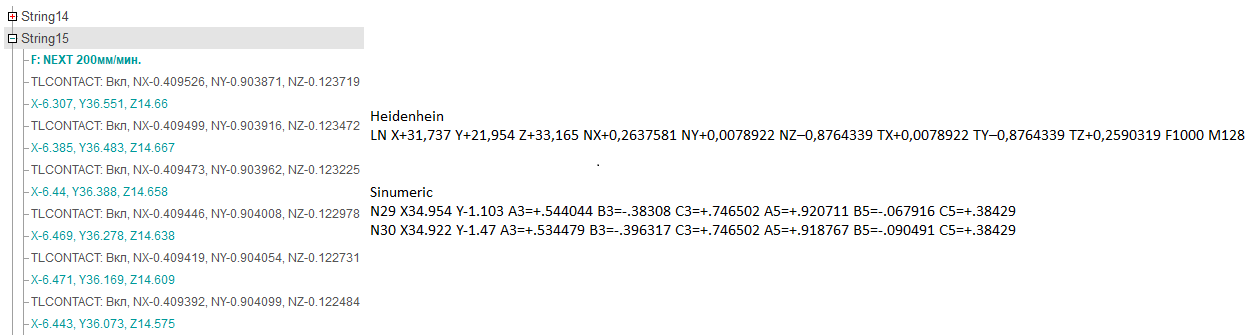

이 정보를 G코드에서 확인하려면 공작 기계 스키마 설정에서 "공구 접촉면 법선 벡터 설정" 플래그를 활성화해야 합니다. 이 경우 CLData에서 각 경로 점에 대해 후속 경로 점에 필요한 법선 벡터를 포함하는 새로운 TLCONTACT 명령(NX, NY, NZ)이 나타납니다. 포스트프로세서에서는 해당 CNC에서 3D 보정이 지원되는 방식에 따라, 접촉 법선을 G코드 프레임에 직접 출력하거나, 경로의 각 점을 이 벡터 방향으로 보정량만큼 수동으로 이동시켜야 합니다.
