구속 조건

Constrains 구속 조건은 작성 과정에서 생성되며, 링크 조건이 소실되면 편집 시 제거됩니다. 예를 들어, 직선이 더 이상 평행하지 않거나 접선이 사라진 경우입니다.

블록 편집 과정에서 구속 조건은 유지되며, 객체는 이에 따라 변경됩니다. 즉, 접선, 직선의 평행 등이 유지됩니다. onstrains

Constrain 구속 조건 유형:

• 접선

작성 중 [Ctrl]을 누른 상태에서 구속 조건을 적용할 객체를 선택합니다. 예: 원이 직선에 접하거나, 선분이 원 또는 호에 접하는 경우.[Ctrl] onstrain

직선 작성 시 접선 외에도 점이 원 위에 있다는 조건이 설정됩니다.

• 원, 직선, 호 위의 점

작성 시 점이 객체 위에 있으면 해당 연결이 생성됩니다. 작성 중 점이 다른 객체의 점과 일치하면 2개의 결합 연결이 생성되며, 블록 편집 시 해당 점은 공유점이 됩니다.

• 평행, 수직

작성 과정에서 [Ctrl]을 누른 상태로 커서를 직선에 가져가면 보조 작성선이 나타나고 링크가 설정됩니다. 인스펙터의 <링크> 탭에서도 링크를 설정할 수 있으며, 직선이 조건을 충족하지 않으면 자동으로 조정됩니다.[Ctrl]<링크>

• 정렬

직선들이 동일 직선 위에 놓입니다. 트림 결과로 이 연결을 얻을 수 있습니다. 인스펙터의 <링크> 탭에서도 이러한 링크를 설정할 수 있습니다.<링크>

• 고정

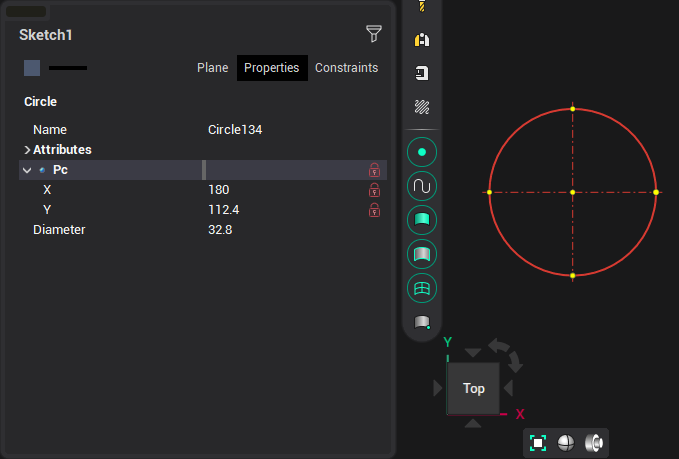

점을 X, Y 좌표별로 개별 또는 동시에 고정할 수 있습니다. 길이, 반경, 모서리, 직사각형의 높이와 너비를 고정할 수 있습니다. 인스펙터의 버튼으로 고정할 수 있습니다:

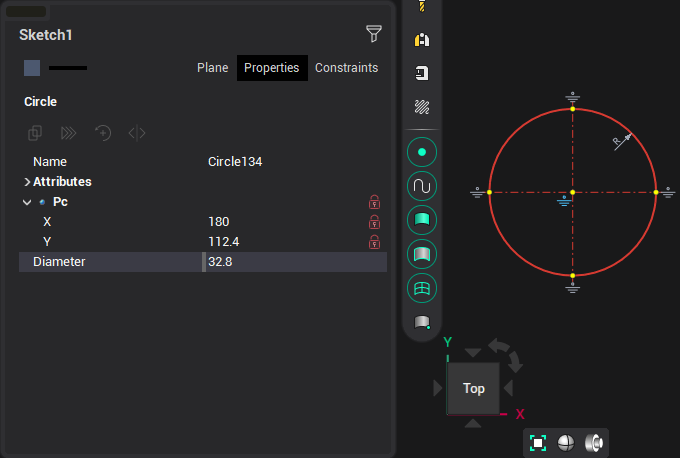

또는 도면의 앵커로 고정할 수 있습니다:

치수의 경우 인스펙터에서 <값>, <반경>, <각도> 값을 고정할 수 있습니다. 이는 블록 모드에서 편집 시 요소의 동작에 영향을 미치며, 해당 치수는 변경되지 않습니다.<값>, <반경>, <각도>

• 축

직선 작성 시 호 또는 원을 더블 클릭하면 해당 요소의 변경을 따르는 축이 그려집니다.

• 동일

선분, 호의 반경, 원의 동일 조건은 복제 복사 시 설정됩니다. 인스펙터의 <링크> 탭에서도 이러한 링크를 설정할 수 있습니다.<링크>

• 선형 치수

선형 치수의 바인딩은 직선에 치수를 할당할 때 생성됩니다. 이후 선분을 편집하면 치수도 함께 조정됩니다.

• 점 일치

이 연결은 작성 시 객체의 점이 일치할 때 생성됩니다. 인스펙터의 <링크> 탭에서도 이러한 링크를 설정할 수 있습니다.<링크>

• 객체 형성 링크

윤곽, 반경 치수, 각도 치수, 직사각형, 필릿, 모따기, 스크립트 등 생성된 복합 객체를 연결하는 데 사용됩니다. 원본 객체가 존재하는 한 링크가 유지됩니다.
