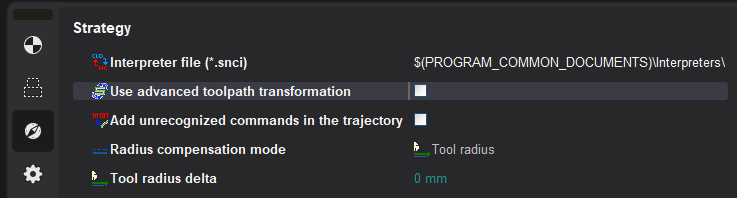

G코드 기반 작업, G코드 기반 선반 작업의 작업 할당

다른 작업과 달리, 이 작업의 <작업 할당>은 NC 텍스트입니다. <NC 텍스트>는 다음과 같은 여러 방법으로 지정할 수 있습니다:작업 영역The NC 텍스트

1. Written manually내장 텍스트 편집기에서 직접 수동으로 작성:

   G코드 및 M코드 형식의 NC 예제 (ISO 7 bit)

     Watch an example

   G0 X50 Y50 Z100

   Z0

   G1 Y0 F1000

   X100

   Y100

   X0

   Y0

   X50

   Y50

   G0 Z100

2. Loaded from an external file외부 파일에서 불러온 후 필요시 편집합니다. 파일 열기는 다음과 같이 수행됩니다:

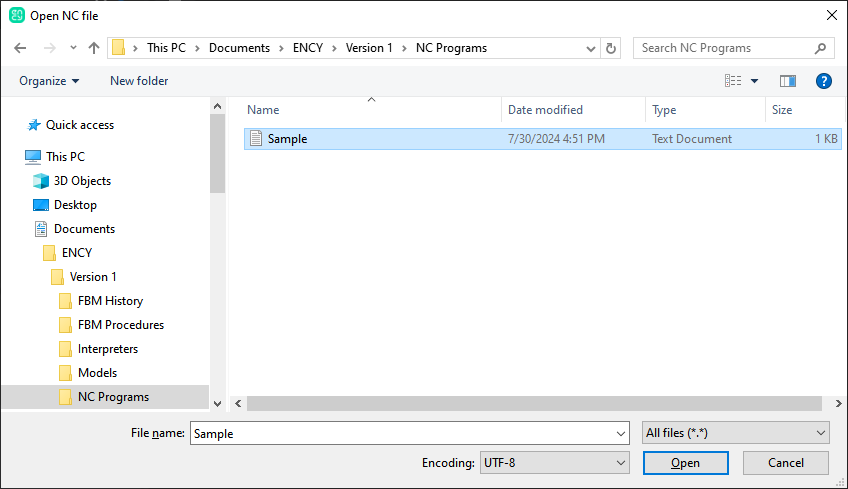

   1. 버튼을 클릭하면 표시되는 대화 상자를 사용;

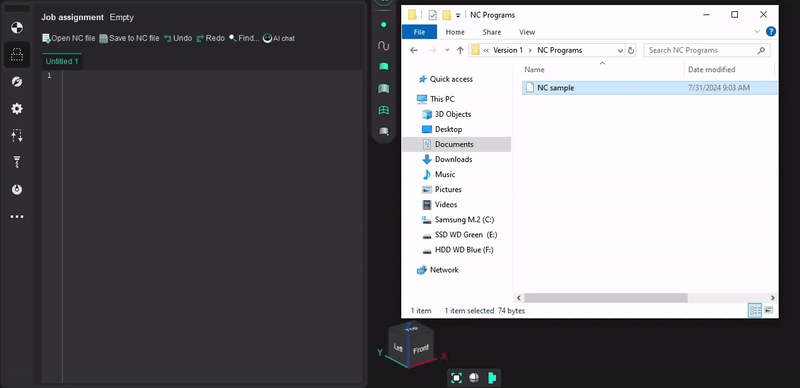

   2. 간단한 드래그 앤 드롭으로 대화형 방식 사용. 이를 위해 Windows 탐색기 디렉토리에서 필요한 파일을 왼쪽 마우스 버튼을 누른 상태로 내장 텍스트 편집기 창으로 드래그한 후 놓습니다.

      대화형 모드에서 파일 열기 데모 영상

        Watch video

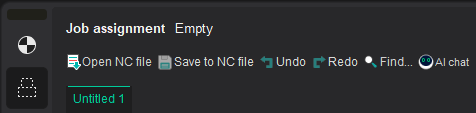

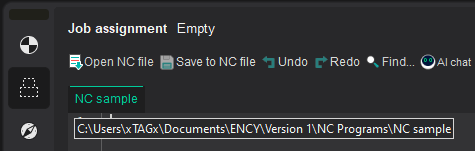

기본적으로 작업 파라미터 패널의 제목은 <작업 할당비어 있음>이며, 텍스트 편집기 탭 이름은 새 프로젝트의 경우 <제목 없음 #>, 이전에 저장된 프로젝트의 경우 <프로젝트_이름#>입니다. <#> 기호는 탭 순서 번호를 나타냅니다. 버튼을 사용하여 NC 프로그램 텍스트를 파일에 저장하거나 내장 텍스트 편집기에서 외부 NC 파일을 열면 탭 이름이 해당 파일 이름으로 변경되고, 툴팁에 전체 경로가 표시됩니다. 예를 들어, 공유 CAM 시스템 문서 디렉토리의 <NC Programs> 디렉토리에 있는 <NC sample.txt> 파일의 경우, 작업 파라미터 패널의 제목과 내장 텍스트 편집기의 탭 이름이 각각 <작업 할당>과 <NC sample.txt>로 변경됩니다. 작업 영역 없음 제목 없음 # 프로젝트_이름 # # For example, for the <NC sample.txt> file located in the <NC Programs> directory of the shared CAM system documents directory. The title of the 작업 parameters panel and the 탭 name of the built-in 텍스트 editor will change their names to < 작업 영역 > and < NC sample.txt > respectively.

Note: Changes made outside the built-in 텍스트 editor to the open or saved file used as <작업 영역> for the G 코드 기반 작업 are 아님 currently tracked. To update the job assignment in this case, you need to re-open the modified file by one of the methods described above.

내장 텍스트 편집기는 CNC 프로그래밍 언어의 주요 구문 구조에 대한 구문 강조 표시를 지원하며, NC 프로그램 텍스트 작업을 돕는 다양한 텍스트 작업용 키보드 단축키를 지원합니다.keyboard shortcuts for working with 텍스트

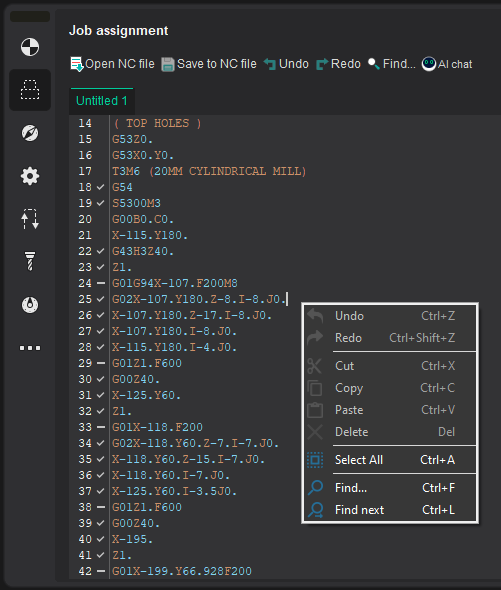

텍스트 작업을 위한 주요 기능은 <작업 할당> 작업 파라미터 패널의 텍스트 편집기 영역에서 마우스 오른쪽 버튼을 클릭하여 호출할 수 있는 컨텍스트 메뉴에서도 사용할 수 있습니다. < 작업 영역 >

편집 중 탭 이름이 굵게 표시되고 이름 끝에 <*> 기호가 나타나면, NC 파일을 열거나 저장한 시점의 마지막 텍스트 상태와 현재 화면에 표시된 내용 사이에 변경 사항이 있음을 나타냅니다. *

<*> 기호가 사라지고 탭 이름 텍스트가 일반 형태로 돌아가는 경우: *

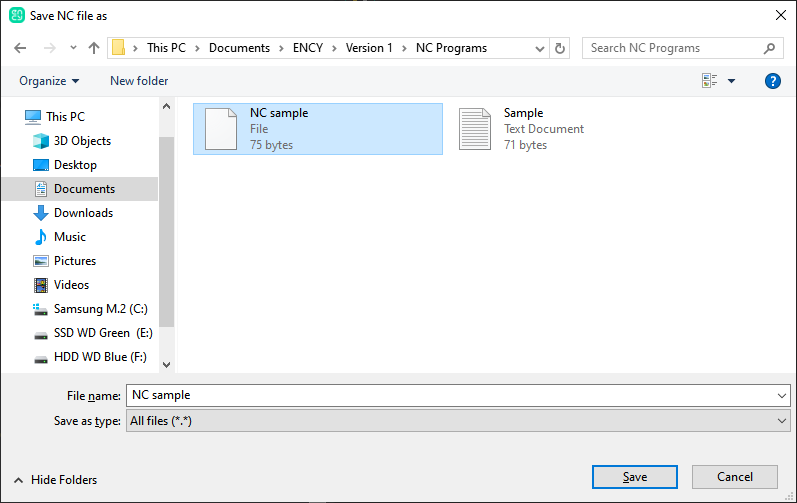

• 변경 사항은 버튼을 클릭하여 저장됩니다. NC 프로그램 텍스트가 수동으로 작성되었고 이전에 저장된 적이 없는 경우, 저장할 디렉토리와 파일 이름을 선택하라는 메시지가 표시됩니다. 그렇지 않으면 현재 파일을 덮어쓰거나 새 이름의 파일로 NC 텍스트를 저장할 수 있습니다.




• 마지막 상태 저장 이후의 모든 변경 사항은 버튼을 누르거나 단축키 <Ctrl + Z>를 사용하여 취소됩니다.Ctrl + Z

Note: If the changes made are accidentally canceled, they can be returned by pressing the button or using the hotkey <전환 + Ctrl + Z>.

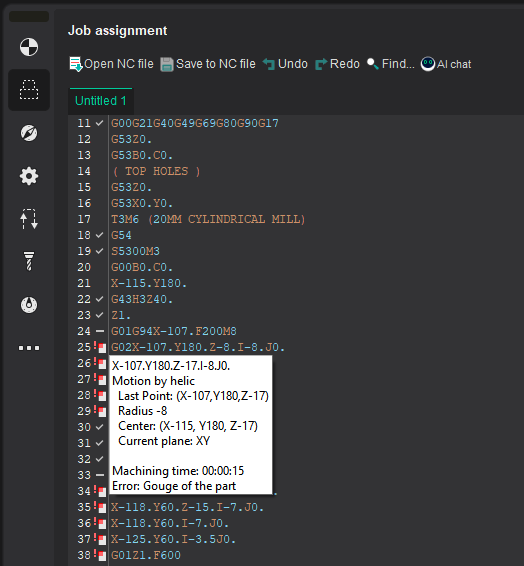

NC 프로그램 텍스트가 있는 줄 위에 마우스 포인터를 잠시 올려놓으면, 궤적 트리(CLData 명령)의 관련 노드에 대한 설명이 팝업 힌트로 표시됩니다.

Note : The hint can be hidden by moving the mouse pointer slightly or pressing any key, such as [Esc] or one of the navigation keys for the 텍스트 of the control program: [ ↓ ] or [ ↑ ].

내장 텍스트 편집기에서 제어 프로그램 텍스트 왼쪽에는 보조 정보를 표시하는 여백이 있습니다. 작업이 아직 계산되지 않은 경우, 텍스트 입력 필드의 줄 번호가 표시됩니다. 계산된 경우에는 번호 외에도 각 줄에 대해 해당 줄과 연관된 궤적 트리의 모든 노드 상태가 표시됩니다. 표시되는 아이콘의 의미는 CLData 기술 명령에 사용되는 것과 동일합니다. 따라서 궤적 트리에 오류 노드가 있는 NC 프로그램 블록을 명확하게 식별할 수 있습니다.the status of all the nodes of the trajectory tree associated with it
