공구 오버행

공구 오버행은 공구 기준점에서 가공점까지의 거리입니다.

공구 기준점은 공작 기계 좌표계에서 공구 블록(공구 및 공구 홀더)의 기준점입니다.

밀링 공작 기계의 경우 가공점은 공구 축을 따라 위치합니다.

밀링 공작 기계의 오버행 정의 예시는 다음과 같습니다.

공구 기준점

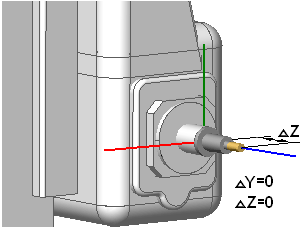

축 방향 공구 오버행

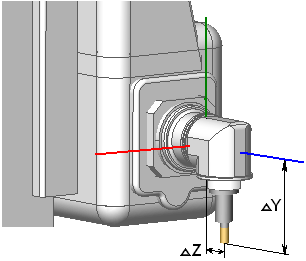

회전 헤드의 오버행

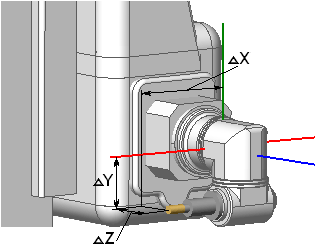

2개 회전 헤드의 오버행

선반 공작 기계의 경우 기준점은 공구 고정 축을 따라 터렛 기준 평면 위에 위치합니다.

밀턴 복합 공작 기계의 오버행 정의 예시는 다음과 같습니다.

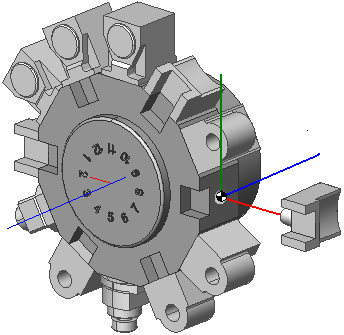

터렛 위의 공구 기준점

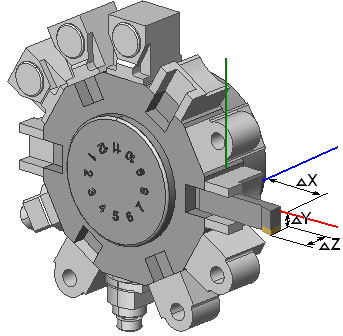

직선 선삭 공구 오버행

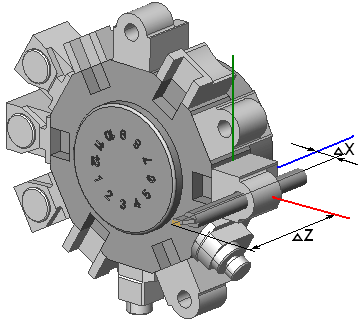

보링 가공 바이트 오버행

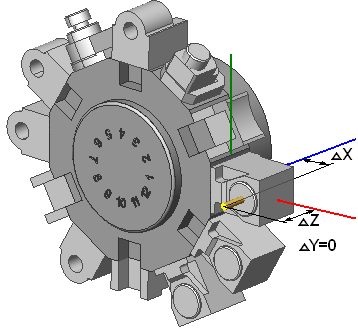

반경 방향 밀링 헤드의 기준점

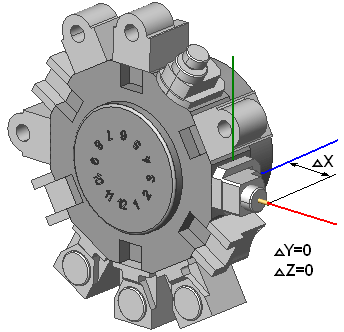

축 방향 밀링 헤드의 기준점
