위빙
적용 범위:
기계식 위빙은 예를 들어 공차 보정이나 이음부의 갭을 메우는 데 사용됩니다. 이때 토치가 이음부를 가로질러 이동하며, 위빙 진동이 이음부 동작에 중첩됩니다. 또한 용접 평면(용접 방향)에 대해 토치를 회전시킬 수도 있습니다. 폴리싱에도 사용할 수 있습니다.weldpolishing.
위빙.
NC 코드 Format.
궤적의 출력 방식을 정의합니다.
패턴. 위빙 유형을 정의하는 패턴입니다.

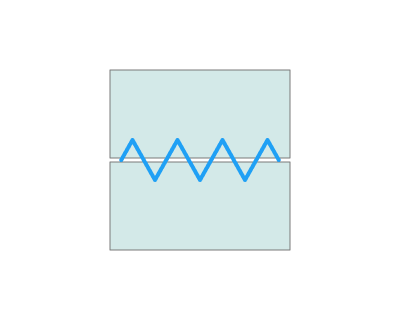

삼각형. 용접 토치를 1방향으로 삼각형 형태로 편향합니다.

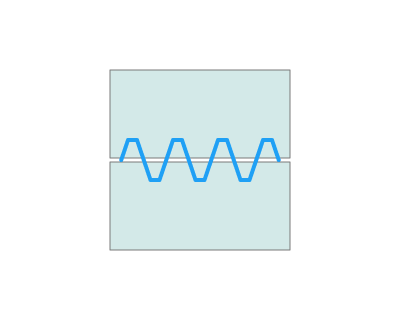

Trapezoid. 사다리꼴. 용접 토치를 1방향으로 이중 주파수로 편향합니다.
Unsymetric Trapecoid. 비대칭 사다리꼴. 로봇 사이클과 함께 사용합니다.

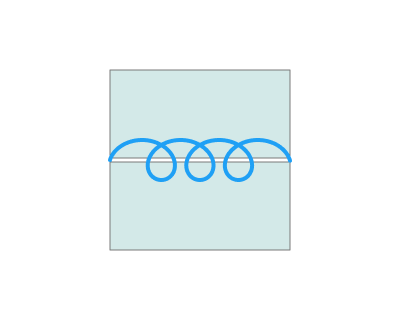

Spiral. 나선. 용접 토치를 2방향으로 편향합니다 (진폭 = 위빙 길이/2).

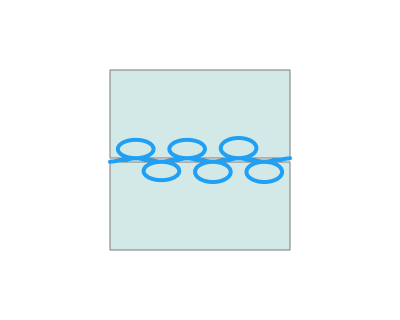

Double 8. 이중 8자. 8자 형태의 위빙입니다.
On Seam. 이음부 위. 로봇 사이클과 함께 사용합니다.
모서리 하단. 로봇 사이클과 함께 사용합니다.
모서리 상단. 로봇 사이클과 함께 사용합니다.

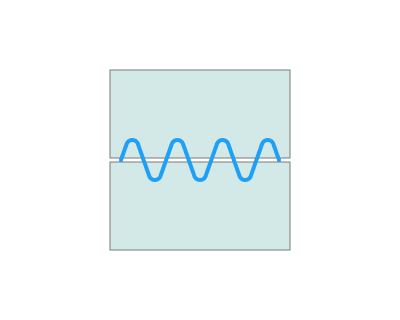

Curvy. 곡선형. 공작물 위에 곡선 지그재그 공구경로(호 포함)를 생성합니다.

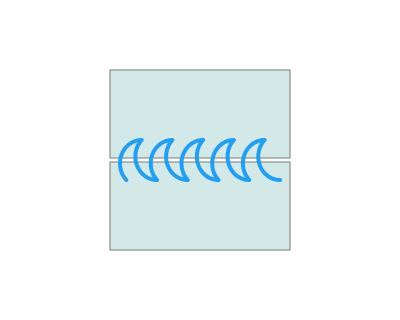

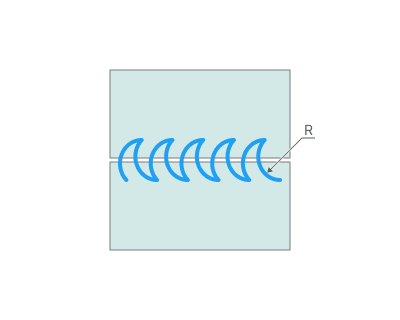

Crescent. 초승달형. 초승달 형태의 템플릿을 생성합니다.

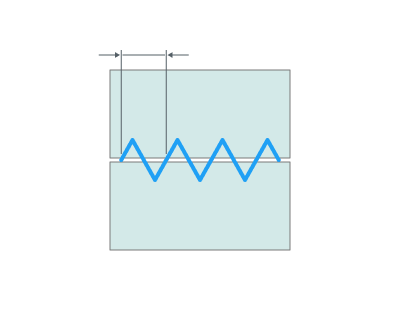

Weave length. 위빙 길이. 진동 스텝입니다.

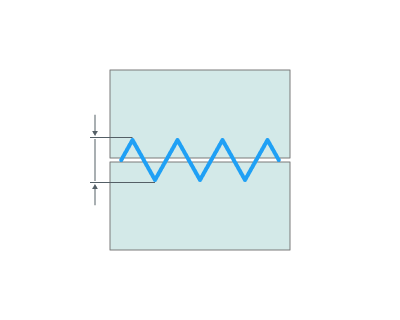

진폭. 파동 위의 한 점이 평형 위치에서 벗어나는 최대 변위입니다.
Weave 평면. 위빙 평면. 위빙이 결정되는 평면입니다.

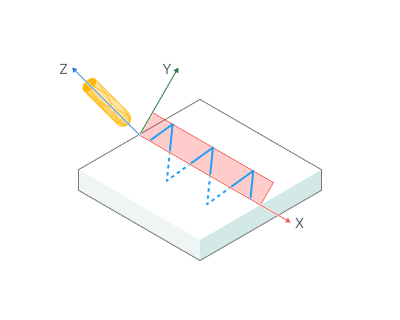

공구 축. 평면의 법선 벡터가 공구 벡터에 해당합니다.the 공구 벡터.

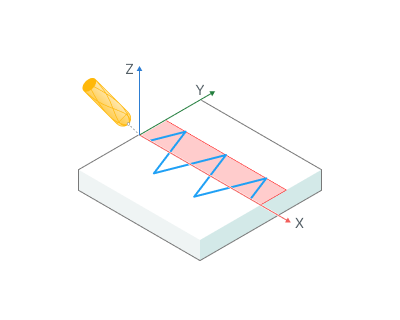

법선 to 곡면. 곡면 법선. 평면의 법선 벡터가 곡면의 벡터에 해당합니다. 5축 곡선에서는 작동하지 않습니다.the 벡터 of the surfaces. Does 아님 work with 5D 커브

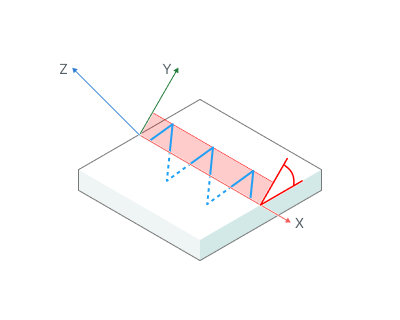

평면 angle. 평면 각도. 평면의 추가 회전 각도를 정의합니다.
반경. 초승달형의 반경입니다.
프로젝트 Onto 커브. If enabled: 곡선에 투영. 활성화 시: 궤적의 모든 곡선을 따릅니다.
If disabled: 비활성화 시: 진동 길이와 동일한 직선 구간에서 진동이 생성됩니다.
